方案二 以DSP+MCU為核心處理器的對講機方案

●工作原理

方案以MSP430為中心系統來完成數據的收、發控制等工作,系統采用MSP430中 USART模塊的SPI同步通信模式。在接收過程中,首先接收來自射頻芯片的FSK數據,解調后由MSP430將數據幀的同步域、尾域、ID域以及命令字節去除后,數據發至C5402進行去壓縮處理,數據交AIC23進行D/A轉換為語音信號。在發送過程中,首先由AIC23進行A/D轉換,數據交C5402將語音壓縮,再由微控制器MSP430進行協議填充,加上頭域、尾域、ID域以及命令字節形成數據幀,然后控制射頻模塊將數據發送。

●關鍵器件

TMS320C5402是TI公司于1996年推出的一種定點DSP芯片,采用先進的修正哈佛結構和8總線結構,使處理器的性能大大提高。其獨立的程序和數據總線允許同時訪問程序存儲器和數據存儲器,實現高速并行操作。如,可以在一條指令中同時執行3次讀操作和1次寫操作。TMS320C5402的運行速度為40MIPS,指令周期為25ns.此外,還可以在數據總線與程序總線之間相互傳送數據。從而使處理器具有單個周期內同時執行算術運算、邏輯運算、位移操作、乘法累加運算以及訪問程序、數據存儲等強大功能。

●方案點評

采用DSP方案時,免去選用語音芯片聲碼器的煩惱,提高了數字對講機對語音處理的能力,可讓語音編碼的算法盡量優化,從而使對講機語音信號的處理更具通用性和擴展性。本方案是以DSP為開發平臺,經過連續可變斜率增量(CVSD)調制編解碼得到語音信號的清晰度和自然度好,但軟件開發工作量大。CC1000不支持4FSK調制與解調,本方案不適用于DMR與dPMR協議。另外CC1000的接收可用靈敏度為-110dBm,國內對講機廠家可能嫌低。

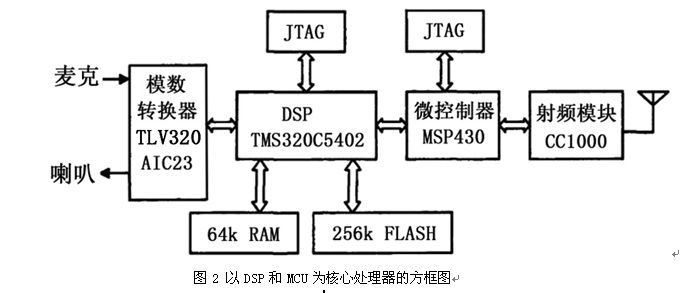

圖2 以DSP和MCU為核心處理器的方框圖
