主頁（http://www.www.xzhtuan.com）：數字對講機主流方案探索（五）

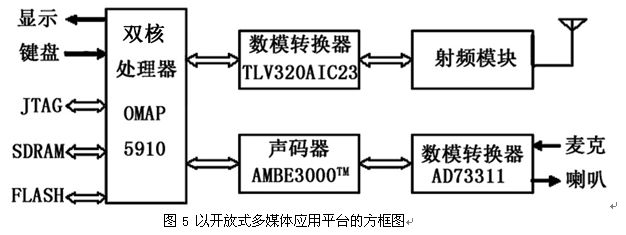

●工作原理

發射時,由麥克送來的話音信號由數模轉換器AD73311進行采樣,數據由聲碼器進行壓縮,OMAP5910內的DSP與ARM對壓縮的數據進行協議添加與控制,形成4FSK波形,數模轉換器AIC23將4FSK數字波形模擬化后進行射頻調制,調頻載波由天線發射。

接收時,射頻模塊對接收的模擬信號進行解調,模擬信號交AIC23進行數字化處理,OMAP5910對接收到的數據進行信道解碼和拆幀,幀信號交聲碼器進行解壓,數據由AD73311還原為模擬語音信號。

●關鍵器件

OMAP5910是一款嵌入式雙核處理器,它集成了高性能的ARM925、TMS320C55x DSP核和已經得到的廣泛應用的各種接口與外設,具有較強的處理能力、較低的功耗和較高的信價比。ARM處理器內核用于DMR協議的處理與系統控制,DSP內核用于完成數字信號的實時處理。

OMAP5910及其設計套件具有多個目標應用市場,提供多媒體功能、改善人機界面并延長電池壽命。

●方案點評

從技術上講,雙核處理器方案與前面介紹的DSP+MCU相比,可以降低系統體積,減少電路的復雜性,對通信協議能作較好的兼容,升級空間大。聲碼器的應用有可選國產芯片的余地。

缺點是前期的軟件開發工作量大,ARM與DSP間的協調工作要深入研究,以免浪費處理器的資源。此外,由于OMAP的功能十分強大,該平臺還可以有更多的應用,如加入視頻、娛樂等功能。
