主頁（http://www.www.xzhtuan.com）：數字對講機 DMR協議重點選釋

一、DMR中的信道結構

DMR采用2時隙的TDMA結構。

DMR突發(Burst)是被數據流調制的一段射頻載波。因此，突發代表了時隙中的物理信道。DMR子系統中的物理信道需要支持邏輯信道。

邏輯信道定義為兩方或多方通信時的邏輯通信路徑。邏輯信道代表了協議和無線子系統間的接口。邏輯信道分為兩類：

1、業務信道，承載語音和數據信息;

2、控制信道，承載信令。

圖1給出了MS(移動臺)和BS(基站)間交換信息時的定時關系，兩個TDMA物理信道的時隙標識為信道“1”和信道“2”.上行發送用“MS　TX”表示，下行發送用“BS　TX”表示。

圖1　TDMA定時框架圖

圖中的關鍵點解釋：

1、當BS觸發后，下行信道無論有無信息發送均進行發射，上行信道當MS沒有信息發送時即停止發送;

2、上行信道的突發之間留有保護間隔(Guard time)，這個保護間隔用作為功率放大上升時間和發送時延;

3、下行信道的突發之間有CACH(公共宣告信道)信道，用于傳送業務信道管理及低速信令;

4、在突發的中間有同步信息或者是嵌入式信令，把嵌入式信令放在突發中間的好處是：正在發送的MS有足夠的時間切換到下行信道并恢復反向信道信息。(反向信道通常用RC表示，是從移動臺發往基站的信道)

其他關鍵點為：

1、下行與上行突發的中心對齊;

2、上行信道的1、2突發和下行信道的1、2突發間偏移30ms，這樣可以使上、下行使用相同的信道號，從而在下行CACH中采用同一個信道標識符域;

3、語音和數據突發采用不同的同步圖案，便于接收機進行分辨，另外，上下行信道也采用不同的同步圖案，以幫助接收機抗拒同信道干擾;

4、在嵌入式信令域和常規數據突發中有色碼(一種用來區分來自其他站點信令的信息碼元)，以分辨重疊區域，檢測同道干擾。色碼不用于尋址;

5、信道1和信道2中SYNC(同步)突發的位置是相互獨立的，上下行信道中SYNC突發的位置也是相互獨立的;

6、語音采用超幀進行傳輸，超幀中有6個突發，用A～F標識，每個超幀以A突發中的語音同步圖案為起始點;

7、數據和控制信息沒有超幀結構。這些突發中包含同步圖案，根據需要也可以與反向信道一樣承載嵌入信令。

二、DMR中的突發結構

1、常規的突發結構

常規突發的結構見圖2，包括108比特的負載域和一個48比特的同步域或信令域。每個突發的時長為30ms，其中27.5ms用于傳輸264比特的數據，這樣，216比特的負載域足以傳輸60ms的壓縮語音。

圖2　常規的突發結構

例如，對于20ms的聲碼器幀，一個語音突發中可以承載3個72比特的聲碼器幀(包括FEC)以及一個48比特的同步字，也就是說，一個突發中可以傳輸264比特(27.5ms)的內容。

注意：對于數據和控制信息，每個負載域只能承載98比特，剩余的20比特作為數據類型域。

每個突發的中央有同步或嵌入式信令域，它們用于支持RC信令。

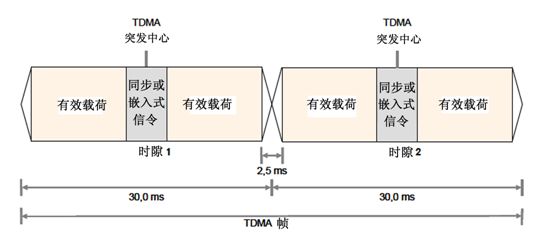

2、由MS發起的TDMA幀結構

在上行信道，剩余的2.5ms作為保護時間，見圖3的上行幀結構。

圖3　MS發起的TDMA幀結構

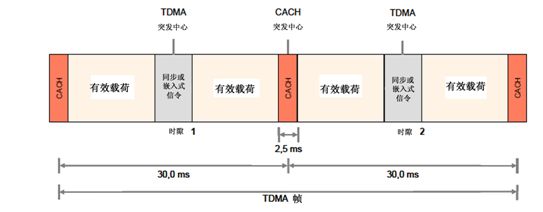

3、由BS發起的TDMA幀結構

在下行信道，剩余的2.5ms用作CACH，該信道可以傳送TDMA幀號，信道接入指示器以及低速信令，見圖4和下行幀結構。

圖4　BS發起的TDMA幀結構

三、DMR數字對講機的呼叫流程

對講機A的呼叫流程：

1、 A向B發送呼叫請求信令;

2、 等待B回應;

3、 如果B按時回應就轉到下面4，否則回到待機狀態7;

4、 發送語音頭LC信令，通知B通話開始;

5、 以語音超幀的形式發送語音信息，雙方通話開始;

6、 語音通話結束，向B發送語音終止LC信令;

7、 進入待機狀態。

對講機B的被叫流程：

1、 收到A的請求信令，判斷呼叫地址是否合法，如果合法，就轉入下一步，否則轉入6;

2、 發送應答信令;

3、 接收語音頭LC，打開麥克風;

4、 接收語音信息，雙方開始通話;

5、 通話過程中，如果收到語音終止LC就轉入下一步6，否則繼續語音通話;

6、 進入待機狀態。

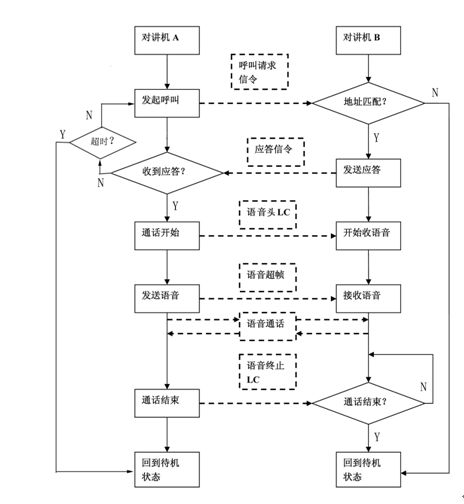

整個呼叫過程用圖5表示：

圖5　　數字對講機呼叫流程圖
