主頁（http://www.www.xzhtuan.com）：對講機模轉數的關鍵技術與具體實現 目前,專業無線通信領域中的對講機及轉信臺產品仍大多采用模擬通信技術,這與公眾無線通信在十幾年之前就已廣泛采用數字通信技術形成鮮明對比。究其原因,主要在于模擬對講機及轉信臺產品在過去已能滿足人們對專業對講功能的大部分需求。但是,隨著信息化時代的發展,人們?nèi)找嫫惹械匾髮?duì)講機具有諸如話音加密、數據傳輸、遠程監控、聯網調度等功能,而且要求進一步提高無線頻譜的利用率(信道間隔由過去的25kHz到現在的12.5kHz以及6.25kHz),數字通信技術在對講機及轉信臺等相關產品中的應用也就迫在眉睫了。 一、概述 根據工業和信息化部在2009年12月12日發布的《工業和信息化部關于150MHz 400MHz 頻段專用對講機頻率規劃和使用管理有關事宜的通知》(稱為“666號文件”),我國自2011年1月1日起,停止對該頻段內模擬對講機設備的型號核準,并自2010年1月1日起的6年內完成模擬對講機向數字對講機的過渡;同時規定“150MHz、400MHz專用對講機信道間隔由25kHz調整為12.5kHz,每信道可安排一或兩個時隙;其中,150MHz頻段雙頻使用方式收發頻率間隔為5.7MHz,400MHz頻段雙頻使用方式收發頻率間隔為10MHz�！� 目前,我國尚未確立相關的數字對講機行業標準,因此就給我國對講機行業的各個企業掌握數字對講機的若干關鍵技術創造了時機。但是,縱觀我國模擬對講機產業的相關企業,除了個別企業在幾年前就已經開始研發數字對講機之外,大部分公司并不具備研發數字對講機關鍵技術的條件。 本文旨在通過介紹數字對講機中的關鍵技術以及一種由模擬對講機改造升級為數字對講機的實現方案,來供我國其他相關企業研發或生產數字對講機提供借鑒之用。 二、數字對講機中的關鍵技術 在傳統的模擬對講機中,傳輸?shù)脑?huà)音信息是模擬話音信息,基帶帶寬范圍是300Hz~3400Hz,調制方式采用FM,接收端采用超外差式接收機結構,信道間隔是25kHz或12.5kHz。而在數字對講機中,關鍵技術主要包括以下幾項：1)低速話音編碼技術(簡稱為“聲碼器技術”);2)數字調制解調技術;3)信道編解碼技術;4)無線通信協議棧相關技術。通信過程中的信息流如下圖所示：

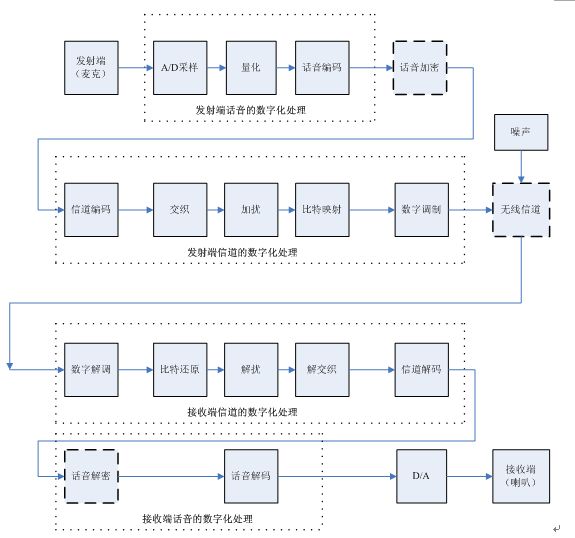

圖1 數字對講機中的話音信息流程示意圖 上圖中,話音的加解密功能是可選的,而且根據用戶對加密強度的不同需求也可以實現不同的加密方式。 以下分別介紹上述的四項關鍵技術。 1、低速話音編碼技術(以下簡稱聲碼器技術) 所謂話音編碼技術是指將模擬話音信號經過采樣、量化和編碼之后以“數字信號”形式所保存的人類話音信息。衡量話音編碼技術的好壞主要在于對話音進行編碼然后又經過譯碼之后的話音的清晰度和自然度,業界公認采用MOS分來評價某種編碼方式的優劣。 話音編碼技術主要分為兩類：波形編碼和參數編碼,前者是直接對模擬的話音波形進行編碼(如：A律或u律的PCM編碼)而后者則是人們基于聲道數學模型所進行的編碼(如：GSM標準中所采用的話音編碼技術)。 由于目前專業無線通信系統的信道間隔僅為25kHz或12.5kHz,實際用于無線傳輸?shù)膸捀?無線傳輸速率也就較低,因此這就要求采用低速話音編碼技術,諸如GSM系統中所采用的13kbps的話音編碼技術顯然無法在數字對講機中使用。從本質上來說,低速話音編碼技術是一種利用話音的冗余度而進行的信息壓縮技術。目前,已為業界所認可的低速話音編碼技術包括DVSI公司的AMBE技術(主要產品包括AMBE-1000、AMBE-2000和AMBE-3000及相關軟件產品)和國內某些單位所研制的聲碼器技術,這些技術已經可以實現600bps、1.2kbps、2.4kbps、3.6kbps和4.8kbps的低速聲碼器。 2、數字調制解調技術 數字調制解調技術主要有ASK、FSK、PSK和QAM幾大類。衡量這些調制技術的指標主要是頻率效率和功率效率。由于FSK相關技術具有“恒包絡”之特性,故其具有高的功率效率,這對于依賴電池供電的對講機產品來說尤為重要。 目前,專業無線通信中采用的FSK調制技術主要是MSK、GMSK、2FSK和4FSK幾種,其中MSK和GMSK是兩種特殊的2FSK技術。MSK是最小頻移鍵控調制技術,其信號相較普通的FSK信號具有相位連續性。GMSK則是在MSK的基礎上通過引入Gaussian濾波器而進一步降低信號帶寬的調制方式。 在實際應用中,MSK信號一般用于傳輸?shù)退贁?shù)字信號,而GMSK則已在GSM公眾無線系統和TETRAPOL、AIS等專業無線通信系統中獲得廣泛應用。4FSK調制技術則在最近的ETSI之DMR/dPMR標準中獲得應用。 目前已研制成功的數字對講機中,主要采用了兩種調制解調方式：GMSK和4FSK調制解調技術。 3、信道編解碼技術 如前所述,聲碼器技術主要利用話音信息的冗余度而進行信息壓縮,而信道編碼則是通過增加冗余度來對抗無線信道引入的誤碼。常用的信道編碼方式主要有分組編碼和卷積編碼兩種,它們適用的場合各不相同,對于短的信息幀結構來說比較適合采用分組碼,而當信息幀長度達到幾百甚或幾千比特時,卷積編碼則更有優勢。 在無線數字對講機技術中,由于主要業務是話音信息而話音幀一般都是短幀,因此我們公司目前主要采用分組碼的編碼方式來對抗無線信道誤碼。 4、無線通信協議棧相關技術 在傳統的模擬對講機中,通信雙方很少有復雜的信令傳輸和交互,只有簡單的模擬或數字亞音頻信令系統。而在數字對講機中,情形則完全不同,通信雙方可進行復雜的信令交互來完成以前模擬對講機根本不可能實現的功能,這就是無線通信協議棧所應完成的主要任務。 目前,數字對講機產品中已經實現的功能包括通話雙方ID的傳輸和顯示、單呼、組呼、全呼、話音加密、遠程監控等。 三、已研制成功的數字對講機技術方案介紹 在將模擬對講機升級為數字對講機時,設計方案主要遵循如下幾個原則： Ø 模擬信號與數字信號自動識別、自動適應; Ø 傳輸速率盡量低,使得無線通信距離優于或等于相同條件下的模擬對講機之無線通信距離; Ø 占用的信道帶寬盡量小,使得現有的模擬轉信臺不作改動或稍作改動即可實現對數字對講機信號的轉發,以進一步擴大無線通信距離; Ø 話音質量的清晰度要好,自然度可以較模擬話音稍差; Ø 在將模擬對講機改造升級為數字對講機時簡單易行,只需必要的音頻信號和控制信號即可而無須更改原模擬對講機電路; Ø 數字話、模擬話自適應兼容,原有的模擬對講機仍然可以與改造后的數字對講機進行通信。 基于上述原則,可考慮下述數字對講機設計方案： 圖2 模擬對講機升級為數字對講機的實現框圖 從上圖可以看出,設計方案中,除了可以實現數字對講機的功能之外,還具有以下功能： Ø 實時錄音,錄音時間長達75分鐘,可查詢什么時刻開始通話及講話雙方的ID號; Ø 利用加速度傳感器實現倒地報警; Ø 數字話音、模擬話音自適應功能。 上述方案已成功地應用于MOTOROLA的GP328/GP338系列模擬對講機升級為數字對講機。同時,改造升級之后的數字對講機和MOTOROLA的MOTOTRBO(DMR)對講機進行了對比測試,測試結果表明：在相同的條件下,改造的數字對講機無論在話音質量還是在無線通信距離上均不遜于MOTOTRBO對講機,在無線通信距離上甚至略?xún)?yōu)于MOTOTRBO對講機。 四、結束語 我國的數字對講機產業隨著工信部“666號文件”的發布而剛拉開帷幕,作者真誠希望我國的廣大對講機生產廠家能夠及早掌握數字對講機的關鍵技術,從而為我國最終確定具有自主知識產權的數字對講機標準奠定產業基礎,推動我民族產業技術提升。 (中國集群通信網 | 責任編輯：陳曉亮) |
