一、系統概述
      MDS3400調度指揮系統集語音和數據業務應用為一體，其開放式的產品架構及特殊工藝可以滿足各行業指揮調度的需求。MDS3400以其開放性、兼容性、高可靠性的設計滿足不同行業用戶的組網要求，其靈活的綜合接入方式、個性化業務定制能力、先進的維護手段，為客戶提供安全可靠的系統和解決方案，使客戶的指揮調度業務更加便捷、高效。目前，該系統已經成功應用在鐵路、地鐵、軍隊、石油、石化、鋼鐵、煤炭、公安、政府、電力等行業。
     MDS3400指揮調度系統根據容量大小、實現功能及適用環境、行業的不同分為多種具體型號，以滿足大中小型企事業用戶不同建設規模的需求，給用戶最佳的投資回報選擇。

二、系統構成
      MDS3400調度指揮系統由中心交換設備，調度終端設備、網管設備、其它子系統設備等部分組成。
     1、中心交換設備
      中心交換設備由機柜、插箱、電源模塊等構成，插箱采用插板式結構設計，能夠提供豐富的板卡類型和接口類型，滿足用戶各種組網環境和功能需求。
     中心交換設備圖示如下所示：


      2、調度臺終端系列設備
      調度臺采用全新造型設計和結構設計，外型線條流暢，美觀大方，結構穩固簡捷；豐富而強大的調度功能帶來更加簡便快捷的操作。
      觸摸屏調度臺
      觸摸屏調度臺采用一體化結構設計，體積小、連線少，采用圖形化的操作界面，功能擴展更為靈活，嵌入式操作系統帶來長期安全穩定的運行，更適合大企業良好的調度環境。擁有2B+D、E1、10/100Base-T接口，并支持雙接口應用模式，觸摸屏調度臺有多款可供選擇。

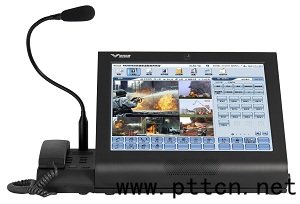

      一體化觸摸屏調度臺圖示如下所示：

      T1510、T1920圖示如下所示：

      IP調度臺
     IP調度臺基于通用的計算機硬件平臺，采用SIP協議與調度臺交換機連接，可與USB手柄、自動電話、SIP話機、SIP可視話機配套使用。設備部署方便、使用靈活。
      IP調度臺圖示如下所示：

      KDT鍵控式調度臺
      鍵控式調度臺擁有標準BRI、E1接口，帶給用戶更靈活遠程調度指揮模式；采用可拼接積木式多模塊結構，按鍵數量可擴充至336鍵。

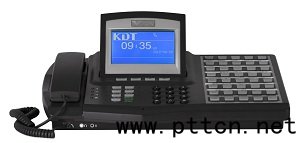

      KDT調度臺圖示如下所示：

      3、 網絡管理AnyManager
      MDS3400的運行維護通過AnyManager網管系統進行，包括數據和配置管理、告警與測試管理、話務統計與分析、計費、內置式信令分析等幾大模塊，各模塊可以分別加載，可以部署在一臺計算機上，也可以分別部署在不同的計算機上；同時提供SNMP接口接受上層網管管理。
      網管主界面如下所示：


三、系統優勢
    TDM/IP雙網絡架構：采用電路/IP 雙網絡架構，系統由單話音的業務提供向多媒體指揮調度通信演進，并提供不同網絡條件下的安全備份機制。
      大容量、高性能：最大4K電路交換容量，BHCA值大于68萬次，呼損小于十萬分之一。最多支持80個E1或80個數字環，最大用戶數3136，最大會議方數1920；同時支持IP側4096用戶注冊。
      高可靠性：系統控制雙備份機制；支持雙路電源輸入；所有模塊支持熱備份及熱插拔。
      可維護性：系統核心軟件嵌入式，程序運行與數據存儲分離，業務升級的便利、可靠；核心程序及數據為備份存儲，成為數據長期安全性的保障。
      安全防護設計：系統具有三級防雷防強電保護，更好地適應雷雨地區的設備安全運行。機箱機柜的工藝、電路板的布線等都采用防護設計，使系統具備較強的防電磁干擾能力，同時極大地降低了系統對外的電磁輻射。整個機柜系統的防塵等級可以達到5級，能夠有效防止有害粉塵進入機柜內部。
      高品質設計：EMC/EMI、散熱、防塵設計，元器件達到綠色環保指標，符合歐標《EN 300386》、《EN 55022》、《EN 55024》，適應高溫、粉塵、存在電子干擾等惡劣廠礦生產環境的長期使用，MTBF≥21年。
      調度功能強大：支持單呼、組呼、廣播、強插、強拆、強制、分群、導航緊急呼叫、緊急電話、立即熱線、呼叫轉接、遇忙回叫、靜音、申請發言、噪音識別、屏蔽、預編會議、自動追呼、自動播放會議提示音、會議性質更改、加入會議、合并會議、推出會議、用戶狀態顯示、呼叫狀態顯示、呼叫級別顯示、區別振鈴、振鈴組、電話號碼簿、來電顯示、自動應答、摘機應答、按鍵應答、一機多號、連選組、一鍵多號、輪詢呼叫、等調度功能，支持多用戶多級別設置，支持有、無線調度用戶的呼叫。
      終端多樣化：支持鍵控式操作臺、觸摸屏式操作臺、普通電話、IP電話、數字電話接入，并且調度臺操作性好、界面直觀。
