主頁（http://www.www.xzhtuan.com）：350兆數字集群系統基站擴建和優化方案

　　隨著社會與經濟發展，為了滿足各級公安機關對無線通信應用新的更高的要求，深入推進公安350兆無線通信系統由模擬系統轉入數字系統建設，不斷提高無線應急通信裝備和應用水平，實現數字集群系統基站擴建和優化刻不容緩。

　　北峰根據這一現狀推出——BF-9500警用(PDT)數字集群通信系統。

       BF-9500警用(PDT)數字集群通信系統是依據PDT標準研發的全新一代數字集成產品，可為公共安全、公共事業、工商業等領域提供穩定的無線通信和指揮調試等解決方案。

系統具有自動選擇信息功能，實現資源共享、任務分擔、信道設備共用及多用途、高效率的無線調度等多項通信服務，為多個部門、單位等集團用戶提供專用通信業務。

二、應用領域

BF-9500警用(PDT)數字集群通信系統被廣泛應用于公安、軍隊、鐵路、航空等公共安全部門的日常指揮調度工作，提供了遠程調度與管理的數字調度解決方案。

三、系統優勢

• 入網身份驗證

支持基站與終端信息的入網驗證，防止擁有相同頻點信息的非法終端占用信道，確保網內人員信息具備“唯一性”。

• 多重加密技術

內置多重數字化加密技術，支持ACR4、AES256和公安部一所認證的軟加密、全網鏈路加密及通信密文加密，可有效規避來自加擾和解擾加密信道上的語音呼叫，全方面提升網內通信系統的安全系數等級。

• 多重運行保障

提供主核心網與備用核心網自動接替作業、雙路由鏈路策略及單站工作模式，確保當系統中任一環節出現故障時，系統可持續運行，不影響下屬終端的正常語音業務。

• 先進的備份技術

利用先進數字技術，實現BSC(基站控制器)備份、應用數據庫備份、PMU(電源)備份、控制信道備份、鏈路備份，方便用戶隨時調取、查看數據信息。

• 終端防竊功能

系統終端丟失或需禁止某設備收發時，可利用遙暈/遙斃技術迅速控制終端設備，防止終端信息外泄，保障通訊的私密性。

• 電源熱備功能

當出現斷電的情況，可啟動蓄電池供電模式或直接接入電源充電，提供更靈活、便捷的充電方式，保證系統正常工作，提高用戶通信調度效率。

• 出色適應性

整體組成設備結構緊湊，便于日常通信調度的安裝、運輸及維護工作。經過多項專業指標驗證及多種復雜環境測試，擁有出色的抗壓性和適應性，滿足用戶不同場景的應急通信需求。

• GPS/BD數話同傳

支持GPS/BD數據翻轉信道，單信道可承載上千條/分鐘定位信息上傳速率，同時提供精準清晰的定位信息，實現真正的數話同傳。

四、組網方式

省市級應急聯動網

各區/縣級集群系統建設完成后，可接入地市級聯網中心、實現地級市系統互聯互通;地級市聯網中心匯接至省級聯網中心，形成區(縣)、市、省三級PDT/DMR網絡結構，省級單位、市級單位可直接管理到縣/區級PDT集群系統。實現全省應急聯動指揮網，同樣在智慧城市中可實現不同單位和部門的PDT/DMR集群連接到地級市指揮中心。

五、系統組成介紹

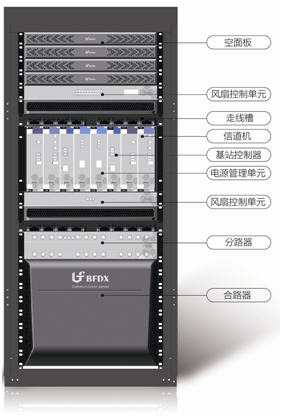

BF-9500 PDT警用系統基站

BF-9500基站采用單元模塊化的設計理念，擁有極高的可靠性和可擴展性以及強大豐富的業務功能。支持多級故障弱化模式，基站能獨立處理站內呼叫，有效提高產品的可靠性和效率。實現關鍵硬件設備部件采用備份機制，如基站控制器備份，集群主控信道備份、網元鏈路備份等。

BF-9500系統基站設備使用兩種類型機柜：四載頻機柜和八載頻機柜。四載頻機柜采用22U標準機架，八載頻機柜采用37U標準機架，設計符合ETSI EN 300 113標準、ETSI TS 102 361標準、ETSI TS 102 362標準和ETSITS 102 398標準。

模塊化設計  散熱性能優越  “電信級”可靠性  業務功能豐富  靈活組網

核心網

包括中控、軟交換、日志服務、錄音服務、調度服務、網管服務、GIS服務、鑒權、加密等。

• 中控

呼叫控制、移動性管理、短數據控制等。

• 軟交換

語音路由控制、語音格式轉換控制。

• GIS服務

位置存儲，可視化調度接口。

• 錄音服務

語音存儲且供查詢。

• 調度服務

調度臺管理，調度控制。

• 鑒權中心

終端用戶型號/廠家/序列號等確認。

• 日志服務

日志存儲且供查詢。

• 網管服務

管理臺管理，代理管理。

• 加密服務

支持秘鑰生成、管理及分發，支持語音和數據加密功能。

TD950手持終端機→更多詳情請點擊

• 全雙工通話

支持全雙工通信模式，讓對講不再受傳統通信模式限制。實時同步反饋的語音在執行任務中關鍵時刻及時溝通，使指揮調度更加高效靈活，有效提高團隊工作效率。

• 衛星定位

采用最新的定位芯片，提供更高的定位精度與靈敏度，支持GPS/北斗定位服務�？奢p松實現實時精準定位、軌跡查看，便于及時人員調度、緊急增援及數字管理。

• 安全加密技術

基于標準的數字集群通信技術，鑒權、端到端加密等安全技術的應用，更使您得到全方位的安全通信保障。

• 2.0高清彩屏

采用2寸高分辨率(320*240)IPS彩色半透半反顯示屏，極大提升了用戶的可視角度,即使在戶外強光下也可對顯示信息一目了然。

• IP68防塵防水

IP68防護等級，機身抗摔耐磨、抗震強度高，能夠在各種惡劣的使用環境中發揮其優異性能，避免因環境問題而導致的通信不暢。

• 大容量電池

提供容量3350mAh鋰離子電池，滿足用戶超長時間通話。在集群模式下工作時長可達17小時。

• 出色的語音品質

采用了先進窄帶語音編解碼技術、數字糾錯技術和領先的AGC技術。有效的抑制噪音，讓用戶獲得清晰的話音。同時內置2W大功率揚聲器，保證聲音更清晰、更洪亮，讓用戶輕松保持通信暢通。

BF-9500警用(PDT)數字集群通信系統

調度臺

調度，監聽，遙控，遙暈，遙斃，動態重組，GIS。

網管

用戶管理、設備管理、告警管理、性能管理及安全管理。

技術指標規格表

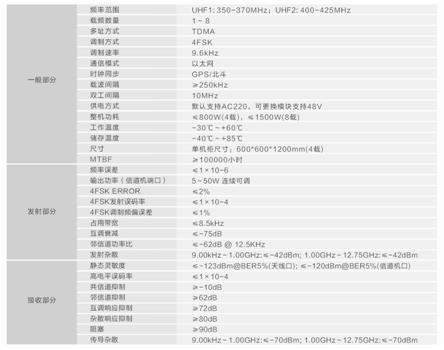

• 基站參數

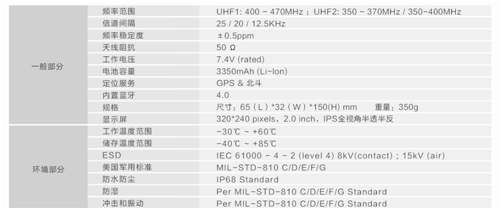

• 手持終端參數
