集微網消息，19年6月27日OPPO手機正式宣布“無網絡通訊技術”準備正式投產。屆時打電話，發信息都不在需求手機卡，就可以完成快速信息交流。

該技術在手機沒有WiFi、移動網絡以及藍牙的情況下，依然可以實現語音和文字的交流。更重要的是，這項技術的有效傳輸距離可以達到3公里！并且是在空曠的戶外或城市環境下都可以達到這個通信距離。

在OPPO對該技術應用場景的介紹中，有一點是這樣說的：當你在人潮洶涌的演唱會現場和朋友走散，或者坐飛機到國外落地后發現沒有買當?shù)乜�，無法與同行人聯系，這項功能都可以派上用場。

這項技術相比于移動、WiFi網絡通信來說，可以更好的保護信息傳輸?shù)陌踩�性，并且還能夠在手機關機情況下實現72小時內的GPS定位，為搜救失聯人員提供幫助。因此，該技術在極端環境、應急通訊以及部分特殊戶外環境作業中。

那么今天我們就來看看OPPO的這項無網絡通訊技術是如何的吧，OPPO在18年6月19日申請了一項名為“移動終端、數據傳輸方法及相關產品”的發明專利（申請?zhí)枺?01810629848.9），申請人為OPPO廣東移動通信有限公司。

根據目前該專利公開的資料，讓我們一起來看看這項無網絡通訊技術！

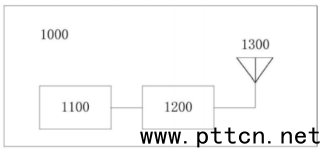

如上圖所示為手機的結構示意圖，手機終端包括：應用處理器1100、局域網無線通信模塊1200和天線1300，應用處理器連接到局域網無線通信模塊，局域網無線通信模塊再連接到天線上。

應用處理器是手機終端的控制中心，利用各種接口和線路連接整個手機終端的各個部分，通過運行存儲在存儲器內的軟件程序和模塊，以及調用存儲在存儲器內的數據，執行手機終端的各種功能和處理數據，從而對手機終端進行整體監控。

局域網無線通信模塊的工作模式一般為非旁路模式，其工作在非旁路模式時，手機終端可以實現局域網內的增強型信號收發功能，且手機終端傳輸?shù)男盘?hào)的有效傳輸距離大于預設距離。此外其工作模式還有旁路模式，當局域網無線通信模塊工作在旁路模式時，手機終端可以實現局域網內的短距離信號收發功能，且手機終端傳輸?shù)男盘?hào)的有效傳輸距離小于預所述設距離。

由此可以看出，手機終端能夠通過局域網無線通信模塊實現增強型數據傳輸，從而提高手機終端進行局域網通信的有效距離，有利于擴大手機終端局域網通信功能的使用范圍，滿足無移動網絡等特定場景的各類需求，擴展功能性和適用性。

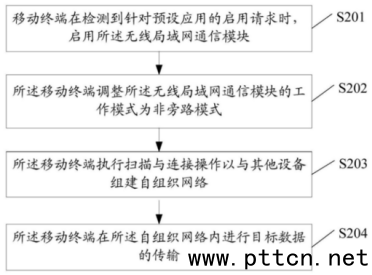

如上圖為一種數據傳輸方法的流程示意圖，首先，手機終端在檢測到針對預設應用的啟用請求時，啟用局域網無線通信模塊，其次手機終端調整局域網無線通信模塊的工作模式為非旁路模式。

接著，手機終端執行掃描與連接操作以與其他設備組建自組織網絡，其他設備與手機終端的距離小于或等于預設距離，要注意的是，這個自組織網絡內的設備的通信方式可以包括半雙工或者全雙工通信式，具體支持的功能模式包括如講機模式、微信語音留言模式以及實時語音通話模式等。最后，手機終端在自組織網絡內進行目標數據的傳輸。

下面根據一個具體的實例來看看上述過程的實現。

如圖所示，假設局域網無線通信模塊當前所處的局域網包括用戶A、用戶B、用戶C和用戶D，且用戶A、用戶B、用戶C和用戶D之家共享位置信息。具體來說，手機終端可以接收來自當前局域網內的其他用戶共享的位置信息，在預設界面的位置顯示區域顯示離線地圖，在離線地圖上顯示對應的位置信息，在聯系人顯示分區顯示所有用戶的語音消息，從而實現局域網語音通信功能。

可以看出，手機終端通過局域網中的目標設備中轉需要通過移動網絡發送的數據，從而實現與外界通信，提高移動終端的通信能力。

以上就是OPPO發明的手機無網絡通訊技術，通過設置外置功率放大器和外置低噪聲濾波器，實現增強型數據傳輸，從而提高移動終端進行局域網通信的有效距離，有利于擴大移動終端局域網通信功能的使用范圍，滿足無移動網絡等特定場景的各類需求，擴展功能性和適用性！
