主頁（http://www.www.xzhtuan.com）：大華長途運輸車輛車載監控調度應用解決方案 行業背景 隨著2011年5.1成渝高速車禍導致7死4傷、7.17京沈高速車禍致9死9傷、7.22京株高速大巴起火致41死7傷等惡性事件的連續發生，使得長途運輸?shù)陌踩珕栴}變得異常重要。為了對事故繼續有效的預防，2011年7月24日下午交通運輸部部長李盛霖在“全國交通運輸安全生產緊急電視電話會議”上提出了對全國長距離客運車輛實行特別監管措施：第一，必須強制安裝車載視頻監控裝置，由企業隨時監控車廂內情況；第二，針對凌晨3時至4時事故高發的規律性特征，對超長途連續運行的臥鋪客車，積極推行凌晨2時至5時臨時停車休息的措施。對車輛超員、不按規定線路、班次行駛、站外攬客、高速公路違規上下客等違規行為予以嚴厲處罰。 同年4月交通運輸部下發了《關于加強道路運輸車輛動態監管工作的通知》，要求“兩客一危”運輸企業必須在2011年12月31日前為車輛安裝符合《道路運輸車輛衛星定位系統車載終端技術要求》（JT/T794-2011）的衛星定位裝置，并接入全國重點營運車輛聯網聯控系統，保證車輛監控數據準確、實時、完整地傳輸，確保車載衛星定位裝置工作正常、數據準確、監控有效。公安部門要逐步將“兩客一危”車輛是否安裝使用衛星定位裝置納入檢驗范圍。以上政府舉措，使長運安全監控有了法規上的保證。眾多客運廠家為了滿足國家的要求，紛紛安裝車載GPS及車載視頻監控系統，車載監控市場呈現井噴式的增長。 系統需求 長途客運行業方面的需求大致可以分為以下四點： �。�1）增強公共安全需求 長運系統具有人數多且流動性大的特征，而長運車上搶劫、盜竊、性騷擾等事件頻發，破案取證難度大。視頻監控應用于長運系統，為保留犯罪證據、協助破案和安全管理提供了有力的手段。長運視頻監控作為城市治安監控的一個重要組成部分和公安安防體系的補充，對提高城市治安環境具有舉足輕重的作用。 �。�2）規范駕駛行為需求 司機在長運系統中所占據的重要作用，司機是否規范操作極大影響了車輛營運的安全性。所以如何對司機在行駛過程 中不規范操作，疲勞駕駛、超載超速等行為進行監管，就顯的尤為重要。通過3G傳輸無線視頻，智能分析以及各種輔助監控手段可以很好的解決這個問題。 �。�3）長運企業運營管理需求 對司乘人員工作進行監督和管理也是長運車載監控應用的目的之一。在長運車運營當中，因司乘人員的素質參差不齊，私收票款、給假票廢票的情況屢有發生。票款被私吞與不規范行車造成的交通事故，給長運公司造成了極大的損失。車載監控應用于長運系統，能很好地杜絕上述現象，增加企業效益，達到城市交通系統與長運企業雙贏的效果。 �。�4）指揮調度需求 長運集團還需要系統能夠在平時營運中實時了解車輛所在的位置，并能通過文本語音等方式對車輛進行調度管理。在車輛發生事故時，監控中心能及時收到報警信息，并通過無線視頻查看現場情況，通過語音或文本信息指揮現場救援。并通過存儲錄像回放發現事故原因。 系統總體設計 長運系統是一個完整的運營體系。為實現全方位、無死角的安全監控目標，長運系統不僅要監控車輛路途中的狀況，對長運場站等場所都有安全監控要求。需針對車輛、場站分別制定監控方案，通過管理中心實現監控點的集中管理。 大華長運監控系統是專門針對長運行業設計的一整套端到端系統解決方案，系統由車載監控系統、調度管理平臺兩大系統組成。分別針對長運行業中車輛、調度管理業務的需求而設計。各系統可獨立工作，也可集成為一體化的解決方案。
車載監控系統 通過監控主機連接攝像頭、拾音器、報警器、GPS、對講設備、3G/Wifi 模塊等采集車內視頻圖像、音頻信號、報警信號、車輛實時GPS信息、車輛行駛狀況等，實現本地硬盤數據存儲并通過無線網絡將數據上傳到調度管理平臺處理。實現對長運車輛的音視頻監控。 系統結構 車載監控系統主要通過在長運車輛車上安裝監控主機、攝像機、拾音器、GPS定位系統、報警按扭、無線傳輸模塊等設備，實現對運行中的長運車輛進行視頻音頻監控，并完成突發事件下的車輛報警處理等。車載監控系統拓撲結構如下圖：

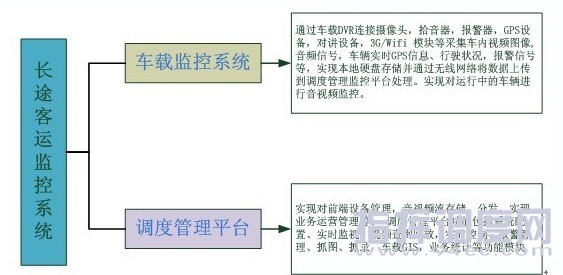

長運車載監控系統可以分為以下單元：
圖表1車內設備單元圖 車內設備安裝設計
圖表2車內設備布置圖 根據長運客車的實際情況，在每臺車輛上安裝4臺紅外攝像機，兩路報警按鈕，駕駛臺配備小型車載顯示屏實時顯示 車輛視頻錄像。 調度管理平臺 實現對前端設備的集中管理，音視頻流媒體的存儲、分發，業務運營管理等。調度管理平臺功能包括系統配置、實時監視、視頻查詢、視頻回放、實時控制、報警管理、抓圖、抓錄、電子地圖、業務統計、員工考勤管理等功能。 系統設計要求 系統可實現對前端設備管理、音視頻流存儲、數據轉發、業務運營管理等。調度管理平臺功能包括系統配置、實時監視、視頻查詢回放、實時控制、報警管理、抓圖、抓錄、車載GIS、業務統計等。平臺設計要求： •通過網絡，能讓多人對分布在各地的車輛進行網絡視頻監控； •在監控中心，能將所有的視頻信號，通過顯示設備自由地切換顯示； •具有良好的擴展性，能方便地增加監控點及報警等功能； •操作簡便、功能強大、人性化操作界面； •具備良好的兼容性，方便與現有長運調度系統對接； •深入與長運調度業務整合，完善的業務管理、統計功能。提供業務報表的導入、導出、打印等服務。
|
