主頁（http://www.www.xzhtuan.com）：通信偵察干擾模擬訓練系統

系統概述

通信偵察干擾模擬訓練系統由偵察接收機、干擾激勵器、 功率放大器、KVM 顯控終端、收發天線、電源網絡控制器、顯控軟件組成，可獨立執行干擾發射、復雜電磁環境模擬生成和電磁頻譜監測分析任務，或接受控制中心統一管理。管理控制中心通過遠程網絡方式控制各臺站信號發生器和監測接收機，根據訓練任務進行想走編輯和推演，形成訓練方案下發到各站點，產生各種復雜電磁環境模擬信號和干擾信號。同時接收上傳監測的電磁頻譜信息進行電磁態勢分析和實時顯示。系統具備擴展受訓裝備的駐裝信息采集、信號擴展控制和訓練效能評估能力，可逐步實現偵干擾評的完整訓練目標。

系統特點

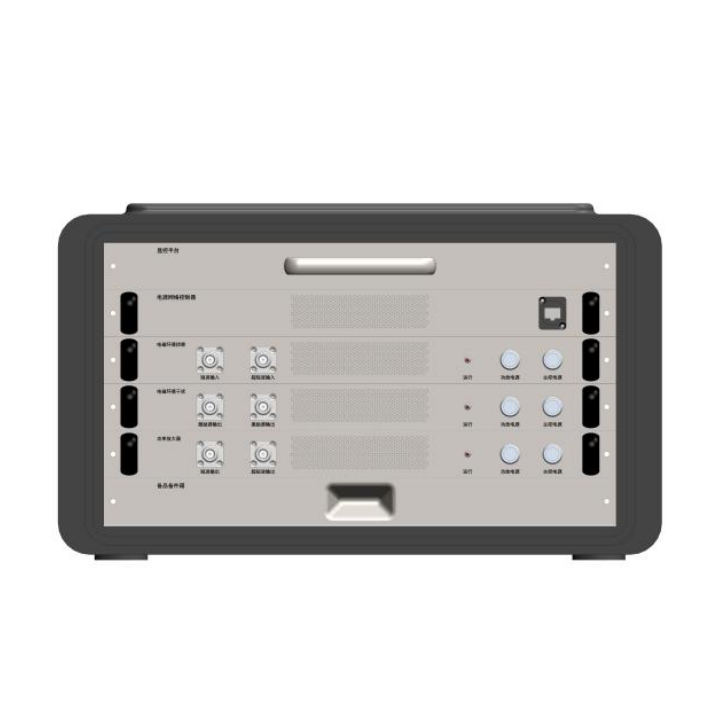

偵察接收和干擾發射一體化，6U 可搬移式機箱設計

主控系統面操作簡單，人機對話互動友好

可遠程實時控制，對各分系統進行實時編輯和下發訓練方案

多種工擾類型和多種工擾樣式的工擾體制信號生成

快速組建復雜電磁環境和分布式戰術電磁環境

快速構建假想敵復雜電磁干擾環境，模擬較真實的戰場環境，增強訓練效果

系統組成

通信偵察干擾一體化系統組成:監測接收機、干擾激勵器、 功率放大器、KVM 顯控終端、收發天線、電源網絡控制器、顯控軟件組成。

功能指標

(1) 具備高速掃描搜索、全景中頻分析、監測和監聽功能

(2) 支持多種通信制式的調制信號識別能力

(3) 頻率范圍:1.5MHz~512MHZ/3GHz/6GHZ

(4) 相位噪聲: <-102dB/Hz@10KHz (1GHz)

(5)監測實時帶寬: 40MHz

(6) 中/鏡頻抑制: 290dB (典型值)

(7) 信號解調: AM、FM、I/Q

(8) 信號識別: AM、FM、PM、CW、ASK、FSK、MSK、QPSK、BPSK

(9) 激勵源同步輸出:-50dBm-0dBm

(10)功放發射功率:最大發射功率50W，且功率大小可調

(11)發射功率動態:250dB;工擾頻率精度:<1kHz

(12)模擬調制: AM、FM、CW;數字調制: ASK、FSK、MSK、BPSK、QPSK

(13)千擾類型:瞄準干擾、阻攔干擾、跟蹤干擾(14)千擾樣式:白噪聲、等幅報、單音、多音、噪聲調幅、噪聲調頻、梳狀譜等樣式(15)KVM 顯控終端: win7 系統、處理器: 英特爾酷睿7、512G 固態硬盤、8G 內存
