主頁（http://www.www.xzhtuan.com）：南寧公安局MPT1327集群定位系統

摩托羅拉MPT專業對講機符合MPT1327信令標準并支持MPT1343，和中國公安部發布的CPS撥號方案。通過摩托羅拉提供的二次開發接口，我們開發了基于MPT1327系統的GPS定位系統。我們利用用戶集群系統的數據功能實現全網的GPS定位查詢，系統結構如右圖：

 Figure 1 系統結構圖

集群系統可以是單基站系統，也可以是多基站系統。在多基站系統中系統必須有跨基站短消息點對點發送和組發功能。每個集群基站可以設置1個GPS數據接收器或多個GPS數據接收器接收GPS數據。

定位調度臺處于一個局域網內，其提供TCP服務功能，供所有的GPS數據接收器登陸。定位調度臺可以發送GPS查詢指令，GPS查詢指令是通過MPT1327系統的短消息形式發送出去。

GPS終端為一臺MPT集群對講機和一個GPS模塊組成。集群對講機可以是手持對講機，如：PTX700、PTX760、PLUS機型。也可以是車載對講機，如：MCX760機型。手持對講機配置GPS肩咪，在GPS定位的同時也可以利用肩咪進行通話。我們采用的GPS模塊為第五代定位芯片，具有功耗低、靈敏度高等特點。

南寧公安局利用該套系統很好的解決了利用現有設備進行GPS定位的功能，不僅投資少架設也簡單。

    系統網絡結構

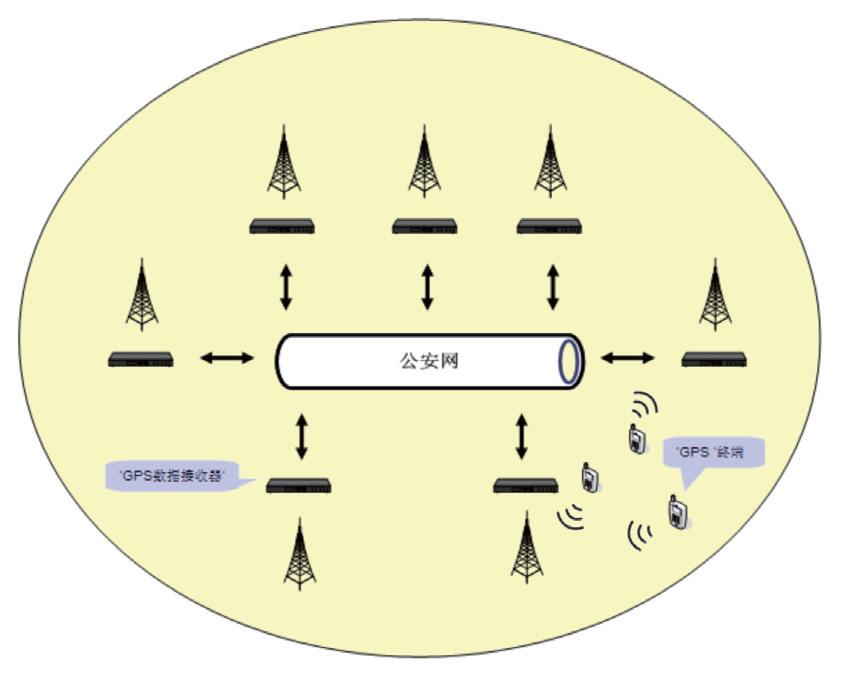

系統以分局為單位，每個分局架設一套設備管理200用戶。所有分局公用一個數據服務器，保存各分局所有終端的定位信息。市局客戶端可通過讀取數據庫中各分局所有終端的定位信息，實現查詢警力資源分布的功能。分局一級系統示意圖如下圖：

系統示意圖

此作品來源于2010摩托羅拉行業應用大賽
