使用體驗

FTDX10最惹眼之處就是他的大屏頻譜顯示。招牌的3D頻譜圖顯示立體感和動態感都很強，用于展示效果巨棒。進階新穎的3D頻譜有待筆者繼續摸索，畢竟還是習慣還是使用瀑布頻譜圖和傳統頻譜圖組合來尋找和發現信號。FTDX10射頻頻譜是實時頻譜架構所以顯示速度極快，他的頻譜功能在日常找臺和比賽時信號監視都很實用，屬于即好看又實用的頻譜。

FTDX10有多種標準頻譜圖和瀑布圖組合顯示方式（兩者顯示區域占比分配）,并特有特大頻譜顯示模式(筆者比較喜歡下圖這種組合顯示)。FTDX10顯示主打頻譜吸引眼球，頻譜圖屏占比大，配合較大的屏幕看起來很舒服也很實用，當前頻段電臺信號分布一目了然，有時通過瀑布圖還能發現一些有趣的信息。與一些配置7寸屏幕的老高端機型相比FTDX10在頻譜顯示方面不落下風，更不用說配置4.3寸屏幕的同級機型。筆者使用一臺7寸顯示屏的IC-7700電臺，頻譜區域瀑布圖實際顯示面積大致為131mm*25mm，一臺4.3寸顯示屏的IC-705電臺，頻譜區域瀑布圖最大實際顯示面積大致為95mm*20mm，而FTDX10 5寸顯示屏上瀑布圖顯示區域最大實際顯示面積大致為110mm*30mm。

FTDX10頻譜標尺有多種顯示方式，有中心加左右展寬方式也有固定頻率軸方式，適合不同操作者偏好。配合觸摸屏操作可以實現在頻譜圖上點哪個頻率電臺就自動調諧到該頻率，實際應用中利用頻譜圖信號尖峰定位信號操作感覺超棒。

FTDX10支持過去高端機才開放給用戶的福利----外接顯示功能。想當初友商檔次不低的IC-7600就不提供外接顯示器，非要到貴上很多的IC-7700以上檔次機型才提供外接顯示器功能。FTDX10的外接顯示端口為DVI-D規格，可通過電纜連接DVI-D或HDMI接口的電腦顯示或電視機。DVI是比較牢靠的顯示接口，比HDMI不容易損壞，也能通過轉接線無芯片直接轉換成HDMI。

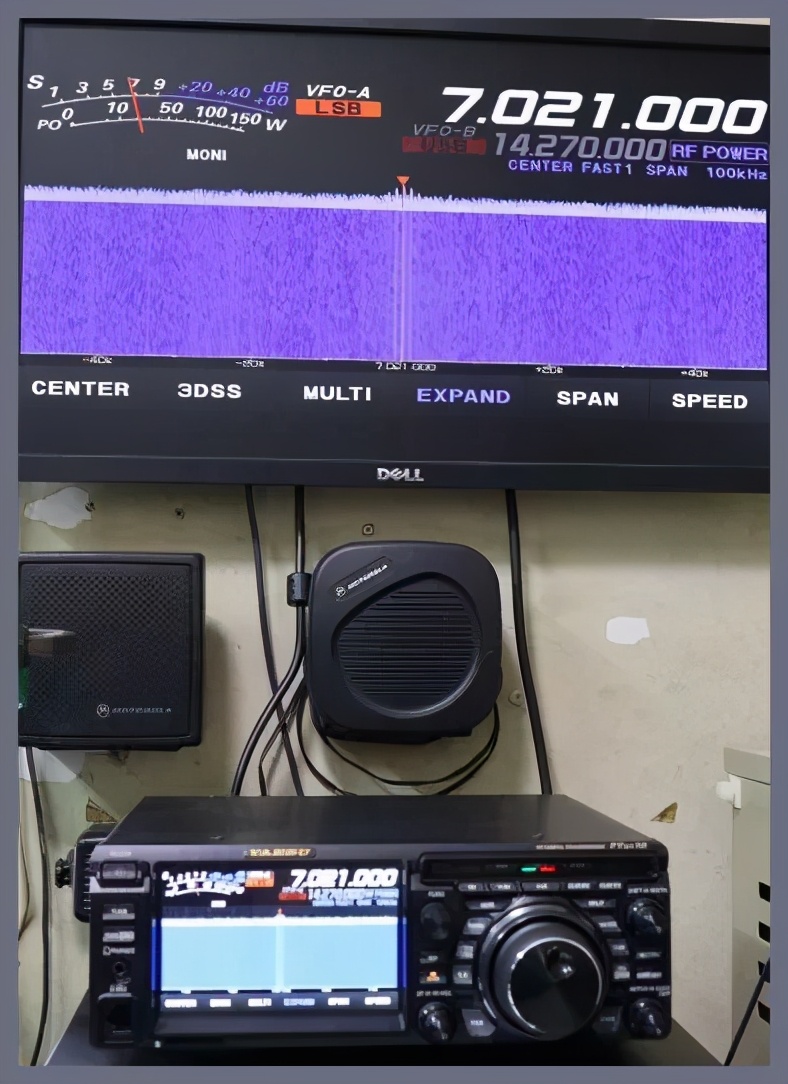

FTDX10顯示器輸出提供了800*600和800*480兩種分辨率分辨，適合傳統4:3顯示器和寬屏顯示器，有些顯示器不支持800*480分辨率輸入可嘗試800*600 SVGA標準分辨率。在4K和高清普及的時代雖然FTDX10顯示輸出分辨率不高但顯示效果依然誘人，筆者為他連接了書桌一側的智能家居24寸顯示器，顯示效果很棒。

FTDX10顯示界面筆者喜歡。首先頻譜圖屏占比高顯示模式也多，除了射頻頻譜外還可以顯示示波器、中頻頻譜、音頻頻譜，不管實用性如何但看上去高科技滿滿。其次電臺關鍵接收設置參數（ATT前端衰減、AMP前置放大器、R.FIL濾波器帶寬、AGC自動增益控制模式）顯示醒目，直接點擊便可改變設置。DSP濾波器工作狀態顯示直觀，NOTCH、CONT、SHIFT、帶寬狀態一目了然。再次模擬指針S表動畫逼真，令人回味傳統短波機上晃悠的機械電表指針。另外FTDX10主機和手麥上都沒有數字鍵盤，除了選購件實體鍵盤外通過觸摸液晶屏可直接輸入頻率，方便大跨度頻率變換。

FTDX10右手操控很舒服，得益于整體設計包括操作面板的分布與度盤規格的提升實際操作起來在小機器上真正感覺到些許大機器高級機的味道。度盤手感很好，阻尼可調，度盤外層調節環快速調諧頻率很方便。

FTDX10充分利用觸摸大屏，菜單設置系統擺脫了傳統的列表方式，全新采用多宮格平鋪的方式，常用設置一目了然，改變設置直接點擊即可。常用的MODE模式、Band波段、V/M、VFO A/B以及抗干擾優化的DNR、NB、NOTCH、SHIFT、cont/APF等都有實體按鍵。

FTDX10除了內置RTTY解碼外，還提供了CW電報解碼，使得還不精通電報的HAM能嘗試通過機器解碼輔助收聽收看電報通聯。對于CW愛好者FTDX10提供了豐富的功能和細致的設置。在CW模式下還特別提供頻率偏移指示器和頻率自動對準功能，使窄帶CW電報通信更為順暢。FTDX10標配CW帶寬500Hz，用戶可選裝硬件更窄帶的300Hz濾波器，也可以設置DSP濾波器到300Hz(最小可設置到50Hz)，至于硬件濾波器還是DSP濾波器看用戶信仰了。

FTDX10

標配

SSM-75E

手持麥克風

FTDX10發射效果不錯，100W功率輸出足。內置調音器可優化個人發聲特點。標配SSM-75E手持話筒手感好，雖然比專業機話筒還是輕一些，但體積和重量比八重洲上一代短波機配的小型手咪手感好得多。YAESU新款短波電臺都開始標配此款話筒。

選配件

講究氣派和苛求音質的用戶還有多款原廠臺式話筒可供選擇。FTDX10內置USB聲卡和發射控制，玩時髦的FT8僅需一條標準USB連接線方便高效。

FTDX10接收信號，不但頻譜圖好看而且接收性能也不俗。前端信號處理電路八重洲短波電臺特有的IPO模式對城市高底噪有明顯的抑制作用。DNR降噪功能好用，壓制噪音凸顯語音提高信噪比效果明顯，系統提供1～15級降噪設置一般設置到8～10就有滿意的效果，數字降噪不再是八重洲的弱項。較筆者以前測評過的FT991、FTDX3000、FTDX1200新一代的FTDX10 DNR降噪效果進步明顯。FTDX10連接信號較小的環形天線和高增益的八木天線都有很好的表現，大信號輸入不容易過載，相鄰頻率大信號不容易阻塞。自制的寬帶環形天線不用有源放大器僅利用電臺內部的兩級前置放大剛剛好。最后說的是要是YAESU短波電臺能提供像CODAN商用電臺那樣的語音載波靜噪功能就好了（技術上只是在SDR中增加一個軟件功能）業余電臺短波機也能像超短波對講機一樣安靜的長期開機值守了。

對于喜歡收聽短波廣播的用戶，F(xiàn)TDX10 AM短波廣播接收效果同樣很棒，而且搭配各種顯示儀表好看好玩好聽。

FTDX10支持SD卡錄音、設置備份、存儲信道備份。錄音為常見的WAV格式具有廣泛的兼容性，只是壓縮率不高，筆者連續錄音30分鐘，音頻文件容量為110MB。記錄音頻格式為音頻編碼PCM ，采樣率16KHz，采樣位數16bit，位率512kbps，錄音清晰度很好。此外通過SD卡也能進行固件升級。

總體FTDX10屏幕顯示頻譜效果誘人，發射功率足，接收性能佳，SSB語音降噪效果好，內置USB聲卡適合數據通信擴展應用，配置和性能樹立了小型短波電臺新一代標桿。

-YAESU FTDX10-

后 記

產品定位與配置

FTDX10雖然實際性能頗佳但定位尚不是高端產品，這從產品的定價和體積以及功能配置就能看出，別指望花FTDX10的錢買到FTDX101的性能和功能，永遠是一分價錢一分貨。

FTDX10是實用的單接收通道，與旗艦級電臺標配的雙接收通道規格上不同。FTDX10配置的是5寸顯示屏，旗艦級電臺前幾年就至少標配7寸顯示屏，在頻譜作用日益重視的年代顯示屏大一寸強一寸。FTDX10只有一個天線端口，高端電臺至少會配置2個天線端口，有的還有RX接收天線端口。FTDX10只有100W發射功率單一機型，高配的旗艦電臺多有200W發射功率配置。FTDX10電路設計中優化了濾波電路配置，但無法進一步選裝YAESU高端電臺頂級的VC-Tune精準濾波器選件。FTDX10頻譜工作帶寬最大為1000KHz,監視一個業余頻段是綽綽有余，但要監視整個短波頻段則遠不及專業監測接收機。FTDX10即便是外接大屏幕其瀑布圖顯示效果與設定功能相比貴上幾十倍的R&S監測接收機還是有明顯差距。綜上如果你是追求極致性能的發燒玩家，YAESU FTDX101系列和R&S的專業監測接收機依然是更好的選擇，同時預算也要翻上數倍至幾十倍。R&S專業監測接收機雖然性能出眾但不能發射信號定位是政府級用戶。如果想買小體積高顏值帶實用頻譜功能的新款電臺，或預算不很多追求較好的短波性能，那么FTDX10是不錯的選擇。

FTDX10定位精準適合對短波電臺有進階性能期盼的用戶，對于高級玩家和發燒友FTDX101是更具性能和顏值的選擇，對于喜歡野外設臺和要求V/U一體全能機的用戶FT-991A是更適宜的選擇，車載短波電臺FT-891是小巧實用的選擇。
