主頁（http://www.www.xzhtuan.com）：Motorola“軍刀”對講機漫談

Motorola的Saber系列對講機自20世紀80年代末起廣為美國及多個國家和地區的軍隊和政府執法部門所選用，是一款堅固耐用、性能優良的對講機產品，也一度是Motorola公司的旗艦級產品。Saber自成系列，隨著通信科技的發展已多次升級換代，從標準Saber到System Saber再到AstroDigital Saber，最終隨著P25數字化標準在美國的普遍應用和TETRA數字集群在歐洲的普及，Saber系列對講機為Motorola新一代的XTS系列對講機和TETRA對講機所取代，開始漸漸退出歷史舞臺。由于Saber系列對講機獨特的外觀和美國軍警用機的血統，所以廣為眾多軍警愛好者和業余無線電愛好者所追捧。因為Saber在中文里有“馬刀”的意思，所以Saber對講機被國內愛好者取了一個非常強悍的名字——“軍刀”。國內二手市場上不少淘汰的Saber對講機成為熱門貨，價格不斷被炒高，有的產品甚至超過一部全新日本中高端對講機的價格。由于國內Saber系列對講機沒有正式銷售過，很多人對該系列對講機不太熟悉，所以本文就Saber系列對講機的基本概況作一個介紹。

Saber系列對講機在美國的價格非常昂貴，被廠家定位于政府與軍隊用通信產品，其最大價值是可以提供名為“SECURENET”的數字化加密通信，有效防止竊聽與泄密（有些出口和民用版本的Saber對講機是沒有加密功能或者限制加密類型級別的）。即使是十多年的產品，它的加密強度遠高于現在有些商用對講機采用的廉價的倒音頻頻譜加密方式，有些加密制式還是限制出口的。支持加密的Saber對講機機器頂部的月牙型選擇開關就是用來選擇通信信號是否加密（在選擇加密狀態下，如果密鑰無效則當用戶按下PTT時變?yōu)榻�止發射狀態，并發出音頻提示）�；�于戰術通信保密的要求，Saber對講機的密鑰管理體制比較嚴密，需要使用專用的密鑰載入器加載，同時考慮到可能的丟失或者搶奪已加密終端的可能性，密鑰在非常情況下會自動丟失。所以在眾多國內二手市場上出現的退役Saber對講機中，很多雖然都已經安裝有以前使用的加密模塊單元，但都無法有效使用加密功能，除非你有密鑰下載器KVL（獨立的硬件設備）重新加載密鑰。Saber對講機的編程軟件只能設置對講機的信道頻率和網絡信息，并不能上載密鑰，之所以這樣設計，是因為軟件被復制傳播的可能性遠遠大于一個專用硬件設備。即使你手頭有KVL（作為商品可以花錢購買），如果想截取并破譯空中的加密信號，還需要具體的密鑰數據，否則就像在密碼鎖面前不知道密碼一樣。

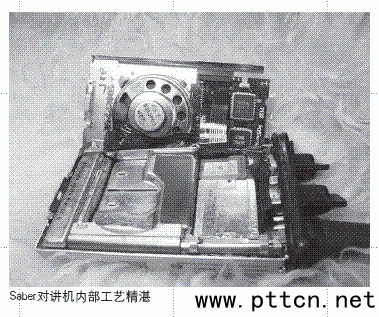

Saber對講機的堅固耐用性和支持快速修理拼裝特性也廣為稱道，它豐富的功能擴展附件，包括各種用途的手持話筒、車載擴展器等，擴展了其應用范圍。但它的電氣性能，如接收靈敏度，在Motorola中高檔對講機中屬于主流水平，并不出彩，發射功率即便是高功率版本，也只比普通商用對講機高出1W水平，VHF最高6W、UHF最高5W，低功率版本VHF最高2.5W、UHF最高2W。至于網上有些二手商宣稱Saber對講機可以輸出7W功率，估計是“超頻”輸出，這在Motorola提供的各種技術說明中都沒有提到。以現代對講機的眼光看Saber對講機的體積和重量，對于亞洲人來說，屬于比較超負荷的（設計之初Saber對講機的體積在當時的同類產品中并不大），Motorola公司的后期產品XTS3000和現在主流的XTS2500、XTS5000都在體積和重量方面作了改進。大體積的Saber對講機對軍品愛好者來說擺個超酷的POSE倒是再好不過，實用價值有限。

Saber對講機的發展順序由早及晚可以分為標準Saber、System Saber、Saber SI、Astro Digital Saber。

標準Saber

標準Saber支持FM常規通信模式，產品線提供VHF Low Band(66~88MHz)、V H F ( 1 3 6 ~ 1 7 4 M H z ) 、 U H F（403~520MHz）3個波段的產品。每個波段具體再劃分不同的實際工作頻段，其中的136~150 MHz波段和403~433 MHz波段的機型覆蓋或者部分覆蓋業余無線電波段，其他波段的機型需要通過修改編程軟件來寫入業余電臺波段頻率。對于一些頻率與業余波段相差比較遠的型號，除了修改軟件，還要調整硬件才能工作在業余電臺波段。

從外型和信道上看，標準Saber可以分為Saber I、Saber IE、Saber II、Saber III。Saber I和Saber IE為基礎型號，不具備液晶顯示器和面板按鈕，分別具有12信道和24信道（分2個zone組群）。Saber II具備液晶顯示器和3個面板功能鍵，具有48信道或者120信道（根據具體配置而定）。Saber III具備液晶顯示器和3個面板功能鍵以及3×4的數字鍵盤，具有120信道。帶有液晶顯示器的標準Saber可以顯示信道名稱，當然如果用戶愿意，可以將頻道名稱直接采用頻率數字來顯示，遺憾的是，標準Saber系列并不提供接收信號強度指示。Saber II和Saber III的一些高級功能依照內部不同版本而有所差異。在無線電愛好者手里，Saber I可以擴展到15信道，部分Saber II可以通過更換外殼和軟件升級到Saber III。

在標準型的基礎上還有防水型的R型Saber對講機和出口到歐洲的MX1000、MX2000、MX3000以及定制機型。R型Saber對講機需要使用專用的防水電池。MX1000、MX2000、MX3000分別對應Saber I、Saber II、Saber III非加密版，附件基本通用，只是編程軟件是MX系列專用的。

標準Saber系列有支持加密組件和不支持加密組件兩大類，支持加密組件的標準Saber對講機底部比較長一些，也因此被稱為“長刀”，提供安裝加密組件的位置，可以根據需要安裝不同加密算法的加密模塊并通過KVL下載密鑰。支持加密版的機器頂部有個月牙型的加密開關，可選擇加密和明話。不支持加密功能的 Saber對講機機身相對較短也被稱為“短刀”，絕大部分機器頂部沒有月牙形選擇開關。

System Saber

System Saber字面翻譯為“系統軍刀”。該系列產品主要是支持集群功能，是集群、常規兩用型的機器，在機器面板右上角有SystemSabe r 字樣。支持集群的形式是Motorola的智慧網（SmartNet），屬于模擬集群范疇。除了支持集群模式外，與標準Saber系列主要的區別是：System Saber I/Saber ATS為基礎型號，不具備液晶顯示器和面板按鈕，具有16個信道。System Saber III具備液晶顯示器和3個面板功能鍵以及3×4的數字鍵盤，具有255個信道。System Saber在PTT按鍵下多提供了兩個可編程的按鈕。System Saber使用的附件基本與標準Saber通用，也可以提供保密的語音，但System Saber系統維護編程需要使用System Saber專用的編程軟件。

在功率輸出和頻段支持方面與標準Saber相同，UHF波段基本都需要擴頻、改頻、改裝，才能工作于業余無線電430~440MHz波段。SmartNet集群模式需要基站控制，對于業余無線電用戶基本沒用，HAM使用System Saber主要還是利用其常規通信模式。

Saber SI

Saber SI是一種特殊的型號，外觀上比較像標準Saber和Astro Digital Saber的中間產品，顯示和面板布局類似Astro Digital Saber，但它不支持Astro數字模式，內部設計更像Motorola Jedi系列（HT1000、MTS2000、MTSX），國內市場上比較少見。

Astro Digital Saber

Astro Digital Saber被國內愛好者稱為“數字軍刀”，因為這一系列機器被主要應用于Motorola ASTRO數字網絡，后來升級進入ASTRO 25 / P25網絡。Astro Saber始于20世紀90年代中期，是一款全新設計的對講機，只不過為了延續以前Saber對講機的眾多附件，降低用戶單位的設備升級成本，而繼續使用標準Saber對講機的外型和接口，包括電池、充電器、攜帶外套等。盡管如此，Astro Saber有些附件，如天線（改為標準的SMA接口）、公共安全用天線手咪話筒、編程電纜，都與標準Saber對講機不兼容，AstroSaber的車載適配器也只是向下兼容標準Saber。

A s t r o D i g i t a l S a b e r 產品線提供VHF ( 1 3 6 ~ 1 7 4MHz ) 、 UHF（403~470MHz、450~520MHz）、800MHz波段3個波段的4種頻段劃分產品。對于業余無線電用戶來說，VHF和UHF（403~470MHz）波段的機器完全覆蓋業余無線電波段，無需做任何改動。Astro Saber可以具備常規/集群和模擬/數字模式以及語音

加密模式，對于業余無線電用戶來說，主要還是使用其常規模式，真正高科技的ASTRO 25數字模式和集群模式無法用到。

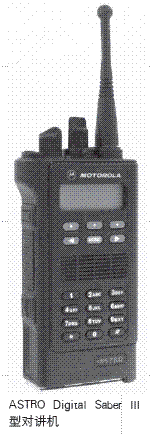

從外型和信道上看，AstroDigital Saber與標準Saber對講機一樣，可以分為Astro Saber I、AstroSaber II、Astro Saber III。Astro Saber I為基礎型號，不具備液晶顯示器和面板按鈕，具有16或32信道。Astro Saber II具備液晶顯示器和6個面板功能鍵，具有255信道。Saber III具備液晶顯示器和6個面板功能鍵以及3×4的數字鍵盤，具有255信道。

在標準型的基礎上還有防水型的R型Astro Saber I型和II型對講機，Saber R對講機需要使用專用的防水電池。

根據出廠年份的不同，Astro DigitalSaber II/III的控制板有512KB和1MB之分，這直接關系到一些新特性的升級可能性。Astro Digital Saber系列對講機具備了Motorola采用的FLASHport技術。FLASHport指的是在產品硬件固定不變的情況下，根據用戶的需要，通過軟件賦予對講機各種不同的功能，使用戶的投資利益最大化，不用購買用不到的功能，以后如果確有需要可以單獨購買，屆時只要軟件開通就可以。由此，同樣型號的具有FLASHport技術的機器可能功能相差很遠，價格也不同，原理上類似電腦刷BIOS和手機刷固件。為了標示每一部對講機所開放的功能，每個對講機都有一組FLASHCODE，通過這組數字，專業人員可以了解該對講機的功能。以我們常見的Astro Digital Saber II/III為例，是否具有模擬集群功能、ASTRO、ASTRO25、OTACR、OTACS、ID顯示都需要使用FLASHport開通。這種FLASHport功能的開通與普通編程RSS和CPS軟件不同，甚至編程使用的RIB都不同，需要SMART RIB和KEY，除了正規渠道，個人掌握這種升級技術的很少，除非拆機焊板改芯片。

后期的Astro Digital Saber系列手持對講機出現了XTS3000，采用了全新的緊湊外型設計，電路結構類似，附件接口部分與Motorola Jedi系列（HT1000、MTS2000、MTSX）相同(因為當時MTS2000和HT1000已經非常流行)，外形上已經完全沒有傳統Saber對講機的影蹤，外在唯一的聯系就是其Windows CPS編程軟件還是與AstroDigital Saber相同，功能方面也基本相同。其實XTS3000與Astro Digital Saber是同一產品線，是該產品的后期之作，而XTS2500和XTS5000是新一代的產品線。

此外，SSE5000是為NYPD紐約警察局定制的，SSE5000系列工作于450~488MHz，具備頂部液晶顯示器，實質上它的特性與新系列的XTS5000接近，只是外觀上與Saber對講機接近。新一代的Motorola軍警用對講機以XTS5000和XTS2500為主，支持P25數字集群/常規模式（Motorola 稱為ASTRO 25）。Motorola最新款的P25對講機APX7000也已經發布，從這款對講機的外形上我們又看到了Saber外形設計的影子。
