一、 用戶通訊現狀及需求
1、 油田對講通信現狀
目前渤海石油公司遼東作業區海上平臺包括JZ20-2、JZ9-3、JZ25-1CEP等在內10多個平臺，其中在JZ25-1SCEP、JZ25-1WHPB平臺上各有一臺模擬UHF轉發器，在JZ25-1CEP、JX1-1WHPA、JX1-1WHPB等三個平臺上各有兩臺常規模擬UHF中繼臺，中控和報房各放置一臺。這些系統只能獨立工作覆蓋本平臺，滿足平臺日常無線通話需求，無法實現各平臺互聯互通，進行遠距離的對講通信。
2、 用戶需求
實現整個油田群主平臺的互聯互通。有專門有線電話接入口，接入無線同播系統，可以使陸地用戶直接與海上通信，做為應急直接聯絡備用手段。
2.1 海上無線對講通信網由JZ25-1CEP、JZ25-1SCEP、JX1-1、JZ20-2、JZ9-3 5個主平臺和JZ20-2處理廠1個陸地終端組成。即一個中心站、五個分站聯網、漫游。
2.2 無線常規同播系統建設要求：
（1） 建設一套以指揮中心為管理控制中心的可覆蓋整個作業區的無線通信綜合應急指揮系統，平時可獨立通信，應急時要求一呼百應。
（2） 系統采用同播組網方式，基站聯網鏈路依托平臺之間的內部局域網（IP網絡）。
系統能夠具有通話錄音功能，必要時能將兩端現場實時通話記錄下來。

二、 方案設計
1、 概述
我們目的是使整個遼東作業區內的無線對講機通過網絡可以互聯互通，達到應急與辦公需求。根據用戶覆蓋距離、系統功能要求和可提供的鏈路條件，并且為了保護現有投資，更好為用戶服務，我們?cè)O(shè)計以下方案：在JZ20-2、JZ9-3、JZ20-2處理廠分別架設兩臺VHF轉發器，其中一臺用于內部通信，另外一臺用于聯網。JZ25-1CEP、JZ25-1SCEP、JX1-1由于以前已有UHF轉發器，則分別再增加一臺UHF轉發器用于聯網即可。我們采用點對多點對講互聯的模式，通過現有網絡鏈路將以上平臺聯通起來，從而使整個油田群的對講機用戶能夠?qū)崿F(xiàn)互聯互通。即將信道機通過網絡鏈路控制器接入到現有的局域網，然后通過網絡鏈路將其聯通，設置好相應數據即可實現基站之間的聯網。基站管理和聯網鏈路需依靠現有局域網，無線鏈路可選擇微波鏈路、衛星鏈路或光纜（需提供以太網接口）。
2、 系統功能介紹
2.1 靈活的構建模式---兼容原有無線對講系統，使得每個基站既可本地通話，又可與其他基站聯網組建不同規模（可以多個）的IP遠程互聯無線通信系統。
2.2 跨頻段的互通---不同頻段的信道機通過IPC-1000網絡鏈路控制器實現互通，用于與其他部門的臨時聯網，協同作戰。
2.3 系統管理---根據需要通過網管終端實現遠程管理。
2.4系統錄音---可以對系統中的通話進行錄音和回放，以備查詢。（選配）
2.5 強插呼叫。
3、 鏈路要求及系統設備編號方案
3.1 遠程聯網對講系統中，每個同播基站的鏈路需要85Kbps保障帶寬。
3.2 接口方式：
系統采用IP交換技術，每個基站的IPC-1000同播控制器通過IP網絡與MBX-1000系統交換機連接，系統交換機處理各個基站IPC-1000控制器的認證交換和聯網呼叫。交換機提供2xLAN接口，IPC-1000提供一個LAN接口與網絡連接，另外提供四個DB9接口與信道機互聯。
3.3 采用靈活的編號方案，系統內基站號碼長度為(ABCDEF)6位，整個系統采用統一編號方式，并為今后系統擴容留有冗余。

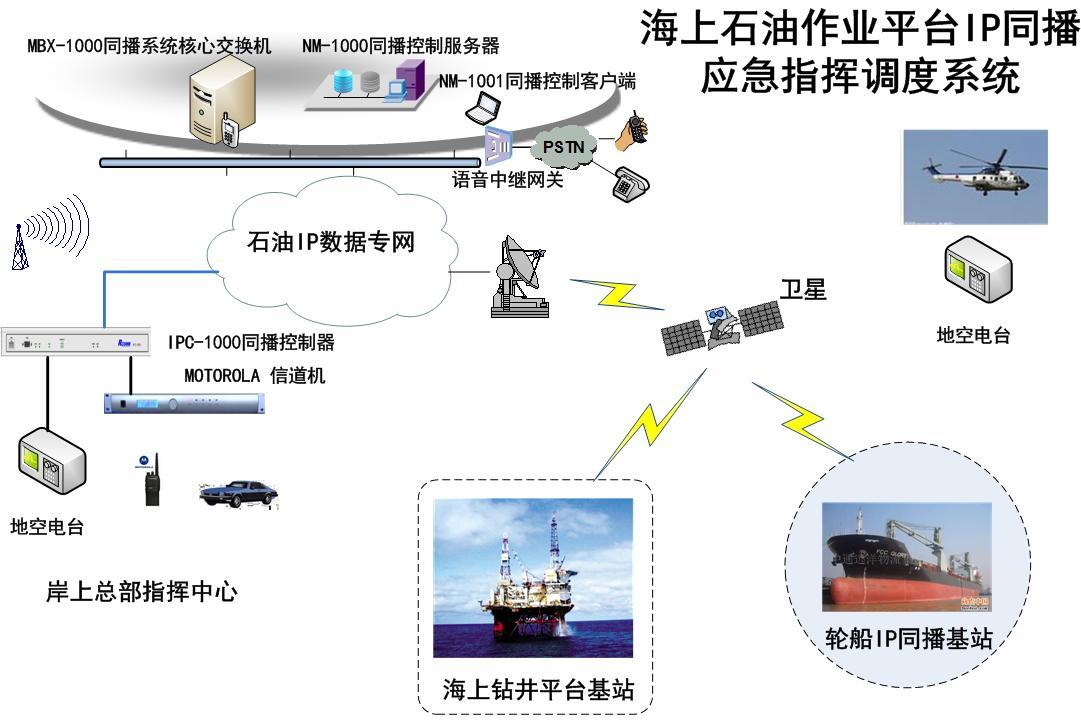

遼東作業區無線組網示意圖

2、 天饋系統包括

高增益天線、低損耗電纜、避雷器、接地夾等安裝組件。
3、 MBX-1000系統核心交換機
采用電信級NGN軟交換技術；負責全網各個基站的語音信號的交換和管理。
4、 移動終端包括
Motorola GP328/GP338/GP329EX等防爆系列手持機，可使用油田現用的對講機。

四、 產品的應用體會和一些新思考
系統建設后，可將原有各平臺獨立的無線對講設備組成統一的應急調度指揮系統，既兼容原有模擬防爆終端，又實現應急調度指揮、遠程對講功能。
1、 系統管理——根據需要通過網管終端構建不同規模的無線電IP同播網（組）。
2、 靈活的構建模式——每個基站既可本地通話，又可與其他基站聯網組建不同規模（可以多個）的IP同播無線通信系統。
3、 系統錄音——可以對系統中的通話進行錄音和回放，以備查詢。
4、 跨頻段的互通——不同頻段的信道機通過PC-1000同播控制器實現互通，用于與其他部門的臨時聯網、協同作戰。
5、 有線電話呼叫——通過VOIP語音網關實現有線電話的呼入，使調度更加靈活。
6、 強插呼叫。

五、 結語
渤海石油公司海上生產作業平臺多年來一直使用MOTOROLA防爆對講產品，其穩定可靠的產品性能，贏得了海油人的信賴與認可，并且保障了安全生產工作的開展。此次系統建設，完成了海上各生產作業平臺間的系統聯網工作，從而擺脫了以往各自獨立的信息孤島，無法互聯的工作狀態。
在對講機數字化浪潮洶涌而來的今天，考慮到以往MOTOROLA防爆對講產品的大量使用，未來渤海石油公司還將繼續采用MOTOROLA數字防爆對講產品。
