一、概述
隨著我國模擬集群的淡出,數字集群在全國迅速興起。2001 年上海公安率先在全國范圍內建成第一套 800MHzTETRA 數字集群系統,之后的十年間,數字集群如雨后春筍迅速在全國發展,目前在全國范圍內已建成約100多套的TETRA數字集群系統。近年來,各公司又相繼推出了350MHzTETRA數字集群系統,上海公安在世博前夕又建成并開通了350MHzTETRA數字集群系統,且與目前的800MHzTETRA數字集群系統實現了系統級互聯,組成了同一交換平臺控制兩個不同頻段TETRA系統的統一系統,該系統在公安日常工作和2010 年上海世博會中都發揮了巨大作用。
二、上海公安 TETRA 數字集群系統概述
上海公安 TETRA 數字集群系統采用的是摩托羅拉 Dimetra 6.2 數字集群系統平臺,由兩個交換節點組成,兩個節點互為備份,組成了一個統一的交換中心。
超強節點是摩托羅拉公司為滿足用戶特別是上海公安用戶的特殊需求而設計的,其與普通節點的區別主要有兩方面,一是超強節點由兩個完全冗余備份(異地容災備份)的交換機組成(分為主用交換機和備用交換機),而普通節點只有一個交換機,交換機內的模塊雙備份;二是超強節點具備雙路由冗余備份的傳輸鏈路,而普通節點只有一條傳輸鏈路。超強節點的優點是,當交換節點的主用交換機或備用交換機中的某一個發生故障而退出服務時,基站將自動對傳輸鏈路進行邏輯切換,此時無須改變交換中心的系統配置,且在交換中心下登記的無線用戶也不需要重新注冊登記便可獲取TETRA系統服務,切換的時間也非常短。同樣,當連接基站的某一條傳輸鏈路出現中斷時,基站也將自動對傳輸鏈路進行邏輯切換,而且切換的時間更短。兩種切換方式無論哪一種,都不需要人工干預,基站就會自動完成,并且都是無縫切換。
上海公安 TETRA 數字集群系統采用 800MHz 和 350MHz 兩種頻段進行組網,并為這兩種頻段的用戶提供了豐富的語音業務和數據業務。在上海公安 TETRA 系統中,兩個頻段的用戶參數由一個用戶配置服務器(UCS)來統一規劃、統一管理,并且只要編入相同的通話組相互間就可以進行通信,而無需人工干預。為了減少跨節點呼叫、減少節點交換機中的漫游登記信息以及減少節點交換機之間的信息交換,在組ID 和個人 ID 規劃時,通常將 ID 進行分段,把涉及800MHz頻段的ID歸屬于普通節點(800MHz節點交換機)、涉及350MHz頻段的ID歸屬于超強節點(350MHz節點交換機)。一般情況下,800MHz 用戶和 350MHz 用戶只編入各自相應的通話組,系統中只有少數的通話組是由兩個頻段用戶共用的。整個系統的 ID 容量為 6 萬多個,包括用戶個人 ID、用戶組 ID、調度臺ID、調度臺基站呼叫ID 等等。
三、上海公安 TETRA 數字集群系統應用
2001年APEC 會議期間,上海公安建成了800MHz TETRA 數字集群系統;2010 年世博會開幕前夕,上海公安又建成了350MHz TETRA 數字集群系統。目前,兩個系統進行了系統級互聯,開通了組呼、個呼、緊急報警呼、GPS定位、WAP查詢等功能。
1. 語音業務應用
語音通信是調度系統最基本也是最主要的功能,TETRA 數字集群系統由于其數字化特性,在語音清晰度和抗干擾能力等方面都明顯優于模擬集群系統。上海公安 TETRA 數字集群系統特別是350MHz TETRA 數字集群系統在全局范圍內投入使用后,備受歡迎。從話務統計分析來看,最忙時,全網PTT總數超過了幾十萬次、呼叫總時長多達幾千小時以上,整個系統自開通以來運行穩定,并經受住了大話務量的考驗。

圖 一. 全網在線用戶數量

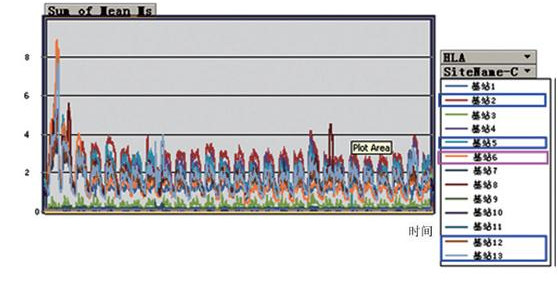

圖二. 相關基站在線用戶數量
2. 數據業務應用
TETRA 數字集群系統除了強大的語音業務外,還具有豐富的數據業務,短數據、分組數據傳輸是最常用的數據業務。在 TETRA 數字集群系統中,利用短數據業務可以開發 GPS 定位應用系統、利用分組數據傳輸業務可以開發WAP數據查詢應用系統。
(1) GPS定位功能的應用
目前,最新款的 TETRA 終端都具有內置的 GPS 模塊,經第三方二次開發后可以進行位置定位。在摩托羅拉系統中,GPS 定位信息的發送有兩種方式,一種是利用短數據業務在控制信道上發送,用于普通 GPS 定位;另一種是利用分組數據業務在數據信道上發送,用于高速GPS定位。
(2)WAP查詢服務
在最新款的 TETRA 終端上都自帶 WAP 瀏覽器,經第三方二次開發后,可以進行 WAP 查詢服務,從而從技術上實現了室外人員通信終端的信息化。室外人員裝備的 TETRA 數字集群終端,不僅僅是一個語音通信的工具,而且還是一個信息查詢的工具,利用TETRA 數字集群終端能夠?qū)崟r查詢訪問數據庫,為室外人員的各項工作提供了有力的信息支持。
