北京中瑞特通訊設備有限公司 數字研發部 王世俊
摘要:本文主要介紹了我公司在MOTOTRBO™ 數字平臺的基礎上完成的SuperTRBO系統調度軟件,以及在國博項目上的具體應用。
一、SuperTRBO系統概述
MOTOTRBO™是摩托羅拉公司推出的新一代數字對講系統平臺,它除了提供了數字無線的基本調度功能以外,還提供了以下接口服務:
Location Services (GPS位置服務)
Text Messaging (短消息)
Telemetry (遙測)
Automatic Registration Service (ARS自動注冊)
XCMP信令控制(呼叫,遠程控制等)
我公司結合實際的應用需求,在此基礎上完成了數字調度系統解決方案,通過XCMP信令與無線調度開發了一套SuperTRBO數字調度軟件,并形成了多個行業解決方案,以滿足不同的調度管理功能。
SuperTRBO調度軟件是將MOTOTRBO™的功能都集中到一套人機界面內實現,以便于調度與管理操作:人員的分配、調度、位置跟蹤等,并記錄調度過程。具有直觀、方便,易于操作、移植等優點,并能提供歷史信息查詢,與車載臺連接簡單。
二、SuperTRBO系統功能
SuperTRBO系統分為調度操作軟件與管理配置軟件兩部分。調度操作軟件主要實現調度操作功能,調度員在該軟件上完成調度的主要操作;管理配置軟件主要對系統進行配置與管理,以及日志查詢,該軟件實現了C/S架構調度操作管理。
(一)SuperTRBO系統調度操作軟件
本軟件執行呼叫、遠程控制、收發短消息等調度操作,并能對終端設備的注冊信息、基本狀態和GPS位置進行監控,并有日志記錄。具體功能如下所述。
1、ARS自動登錄/注冊
系統中的任一終端設備通過ARS協議,在打開電源后定時向調度系統發送登錄信息;在關閉電源時,會發送下線的數據包。這樣調度系統會動態的顯示每一終端設備的在線狀態,并將其登錄情況記錄到后臺的管理系統中,以備管理員管理與查詢。
2、調度
(1)呼叫:從調度模塊中選擇不同的操作對象,實現調度臺與終端設備的通話,有單呼、組呼和全呼三種方式。
(2)檢測:調度臺能檢測某一終端設備的基本狀態信息。
(3)監控:調度臺控制系統中的某一終端設備自動打開發射功能。
(4)邀斃/激活:調度臺對系統中的終端設備進行邀斃或激活控制。
3、短消息
調度臺向系統中的某一個、一組或全體終端設備發送系統預制的或自行輸入的文本信息(最多138個漢字),并接收來自設備的短信。并記錄往來的短消息內容,以備查詢、調用。
4、GPS定位
支持Google Map、自定義、MapInfoX地圖,在地圖中標記系統中終端設備的位置與信息,并可以直接在地圖上發起呼叫。
5、日志與查詢
日志操作信息:在調度界面中顯示調度員的操作信息,并寫入后臺數據庫,供管理配置系統查詢。
(二)SuperTRBO系統管理配置軟件
管理配置軟件一方面執行系統信息的管理與配置,另一方面對調度系統的數據進行管理和記錄,以便查詢。
1.配置基本信息
⑴ 系統配置:系統運行中的網絡環境配置。
⑵ 接口參數配置:系統運行中的通訊接口配置。
⑶ 用戶信息配置與管理:用戶信息與終端設備信息的錄入與管理。
⑷ 組信息的配置與管理:應用分組配置與管理。
2.信息管理
⑴ 分組管理:根據不同的業務邏輯,建立的不同業務組與人員的分組綁定管理。
(2)設備管理:根據不同的應用,建立控制臺設備分組基本信息綁定與管理。
(3)操作記錄:調度員操作記錄查詢。
(4)短消息管理:預制短消息管理與查詢;已發短消息查詢。
(5)登錄日志查詢:對終端用戶或設備的登錄/登出情況查詢。
(三)SuperTRBO調度操作軟件詳細功能說明

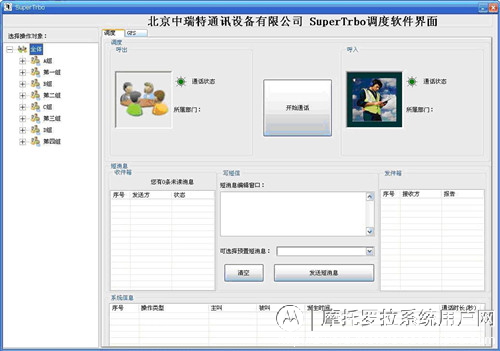

主界面
如上圖所示,界面左側樹形結構是操作對象列表,右側是操作界面,可以進行指揮調度和GPS信息定位操作。程序啟動后默認處于調度操作界面,單擊界面上側的【GPS】選項卡可切換到GPS定位界面。
調度操作界面由呼叫、短消息和系統信息三部分組成,調度員的調度操作全部在該界面完成。具體應用如下:
1、 動態顯示
操作對象左側的圖標用來顯示其登錄狀態:已注冊成員左邊的圖標為綠色,注冊后被遙斃的成員圖標為紅色,未注冊成員的圖標為黑色。
2、 呼叫

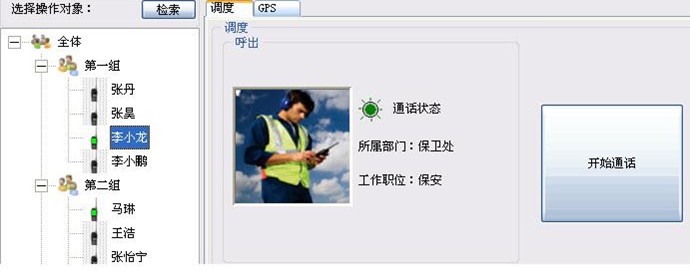

選擇呼叫對象,界面右側的“呼出” 顯示區域會顯示該對象的信息,如下圖所示。將鼠標移到“開始通話”按鈕上方,按下左鍵,即可實現對該對象的呼叫。通過選擇單個成員、組成員或全體成員,可以實現個體呼叫、組呼和全呼功能。

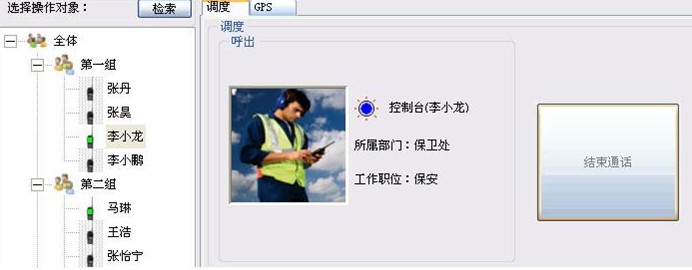

通話時“通話狀態”的指示燈呈藍色閃爍狀態,“開始通話”按鈕變?yōu)?ldquo;結束通話”,如下圖所示。松開左鍵,呼叫結束,指示燈繼續閃爍幾秒鐘后恢復到綠色狀態。

3、 呼入顯示

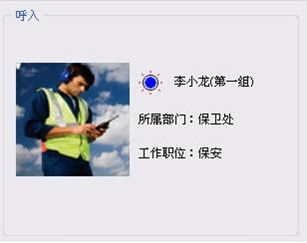

當有成員呼叫控制臺時,“呼入”顯示區域會顯示呼入對象的信息,“通話狀態”指示燈呈藍色閃爍,如下圖所示:
