中鐵上海設計院集團有限公司 柏鋒 摘要:軌道交通專用無線通信系統為調度指揮提供安全可靠的無線通信手段,是指揮列車運行必不可少的專用通信工具。隨著軌道交通的發展,無線通信系統網絡越來越龐大,頻率資源越來越緊張,本文介紹了800MHz集群通信在上海市軌道交通范圍的網絡結構、系統組網、頻率配置的應用概況,供無線設計人員參考。
關鍵詞:TETRA,頻率規劃,軌道交通,無線通信
隨著上海軌道交通網絡化建設和運營進程的不斷推進和深入,網絡化理念得到不斷地穩固和提升,網絡化運營突出的特征之一是實現有限資源的網絡級共享。因此,專用無線通信TETRA系統在服務于網絡化運營生產和管理工作時,需有機地將有限的頻率資源與實際現狀以及運營需求結合起來。顯然軌道交通無線通信系統的建設及如何合理使用有限的頻率資源已成為迫切需要解決的問題。 為解決隨著軌道交通的發展無線通信系統網絡越來越龐大,頻率資源越來越緊張的問題,2003年1月,由當時上海市軌道交通管理處委托中鐵上海設計院集團有限公司編制了《上海市軌道交通無線通信頻率規劃》。2007年7月,上海申通軌道交通研究咨詢有限公司與中鐵上海設計院集團有限公司一起進行研究,并根據軌道交通的發展情況對該規劃進行了調整,至此,上海市軌道交通無線通信網成為目前國內軌道交通規模最大的無線通信網絡。
二、上海市軌道交通無線通信頻率規劃及應用
(2)頻率區的設置 上海市軌道交通主要是采用基站帶直放站的網絡結構進行組網,在大型換乘樞紐站、折返站,采用單基站方式進行設置。

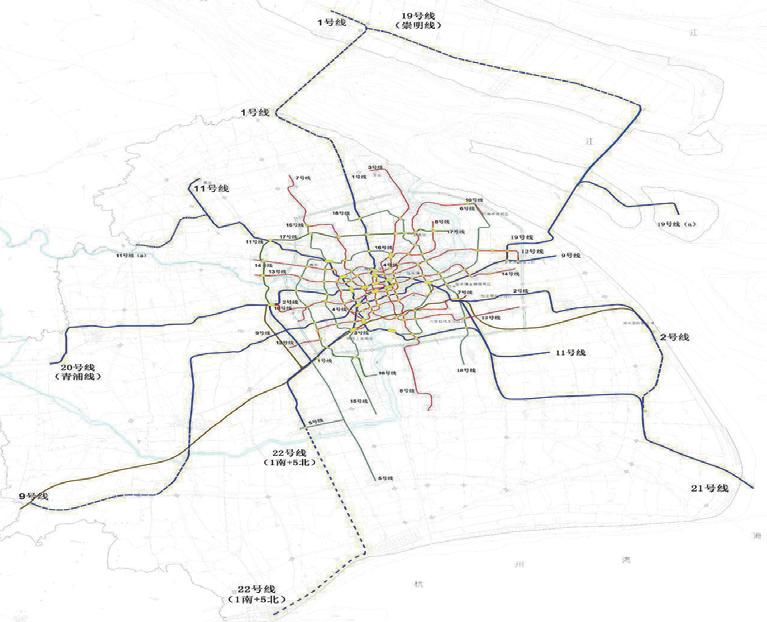

(3)與其他網絡的互聯 上海軌道交通網是一個具有22條線的特大型軌道交通網絡,其規模和運量在世界上也是絕無僅有的,而上海市無線電管理局指配800MHz頻段的4對頻率給軌道交通無線調度通信系統使用是不夠的;而上海市地面政務網有豐富的頻率資源,已對上海市地面區域進行了覆蓋;在技術方面由于這兩個集群網均采用摩托羅拉公司全I(xiàn)P平臺的Dimetra數字系統設備,在同版本的兩網交換機之間進行聯網是可行的。 為滿足上海軌道交通網絡建設和運營的需求、以及為市政府相關單位進行軌道交通事故處理和應急聯動提供通信保障,在市有關部門的倡導下,軌道交通網與政務共網展開了頻率資源共享、兩網互聯的工作;ヂ(lián)后可以通過在軌道交通基站中加入地面共網的頻點,既解決軌道交通頻率資源緊張的問題,還可以同時實現地面共網地下覆蓋和服務的要求。
2.上海市軌道交通無線通信的頻率配置
(1)對于帶狀頻率區,有以下三種頻率配置方式:
|
