北京聯信易通科技有限公司 王波 張津

文章摘要

摩托羅拉TETRA數字集群網絡依賴于自身的優勢，已經發展為各行業無線通信的主流，無論在語音還是數據傳輸能力上，都充分表現出其超強的性能與穩定性，從而使我們能夠快速的依賴于它開發出功能強大的無線調度系統，為各行業提供了更為靈活的多元化調度平臺。

應用背景

神華集團內蒙古準格爾能源有限責任公司是一家集煤炭開采、坑口發電、鐵路運輸為一體的特大型綜合能源企業。準格爾煤田勘探范圍南北平均長65公里，東西平均寬21公里，總面積1365平方公里，煤層屬石炭二疊紀，平均厚度32.8米。

神華集團內蒙古準格爾能源有限責任公司煤田的特點是：面積大、礦點分散，其有兩個主要礦區：準能公司黑岱溝露天礦與哈爾烏素露天礦，兩礦區先后各建設一座TETRA數字集群單站網絡，由于兩礦區之間業務上的獨立性，因此兩礦區基站間并未增設交換設備。

自兩座基站建成，網絡覆蓋了全礦區的地面及井下，為調度工作提供了堅實的通訊基礎，然而，由于兩基站間并未增設交換設備，導致其仍然無法使用傳統的基于TETRA數字集群網絡的調度臺系統。

在此應用背景下，我公司為其設計了基于TETRA數字集群網絡單站式的SmartDispatch無線調度臺。

SmartDispatch無線調度臺的設計理念

現代化生產中，無線數字調度系統得到了廣泛的應用。隨著企業發展，多元化的應用會為生產帶來更多的快捷與優勢。摩托羅拉TETRA數字集群網絡已經為我們提供了堅實的網絡基礎，無論在語音還是數據傳輸能力上，都充分表現出其超強的性能與穩定性，使我們能夠依賴于它開發出強大的應用。然而傳統的調度系統并未能夠表現出摩托羅拉TETRA數字集群網絡的諸多優勢。

SmartDispatch無線調度臺基于摩托羅拉TETRA數字集群網絡開發，無論在語音及數據上，都充分發揮了其基網的性能。

SmartDispatch無線調度臺對軟硬件進行了高密度集成，利用摩托羅拉TETRA數字集群網絡的優勢，完美支持了語音、短數據、GPS定位，以及高清的通話錄音，是一個集多位于一體的多元化解決方案。

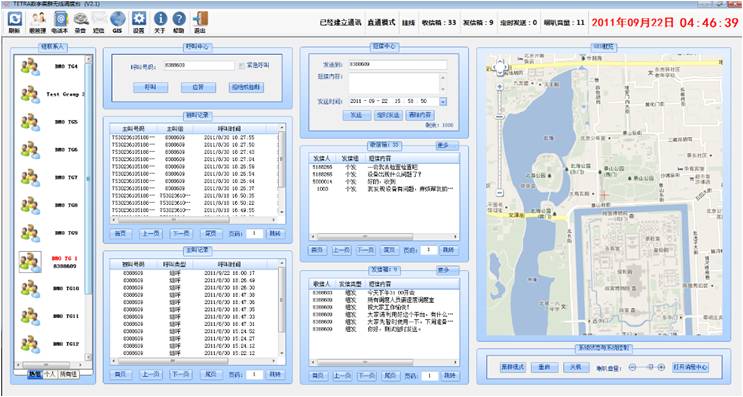

調度臺總覽（測試數據）

SmartDispatch無線調度臺的應用

1.語音

語音是煤田調度工作中最常用、最重要的功能。摩托羅拉TETRA數字集群網絡能夠保證高清晰度的語音和超強的抗干擾能力，自系統上線以來，得到了用戶的高度評價！用戶高興的說：“工作人員能夠以音辨人了”。

2.短數據

信息的交流，為優質的工作提供堅實的基礎，摩托羅拉TETRA數字集群網絡使調度工作脫離了單一化的語音時代。

神華集團內蒙古準格爾能源有限責任公司要求：調度臺能夠良好的支持短信息數據，方便調度工作當中通過文字來派發、接收詳細的工作內容。

短數據開發，采用了SDTS協議，調度臺完美支持1000字，并能支持定制時間發送。

3.GIS系統

近年來，更多的煤田企業開始應用GIS系統，無論在日常調度工作當中，還是在緊急突發事件搶險工作當中，GIS系統都擔負著相當重要的地位。

神華集團內蒙古準格爾能源有限責任公司礦區地理分布分散，日常調度工作進行困難，對于GIS系統的需要相當迫切。其初期想投資建設一套獨立的GIS系統，這不但加大了企業投資，系統之間也各成孤島。

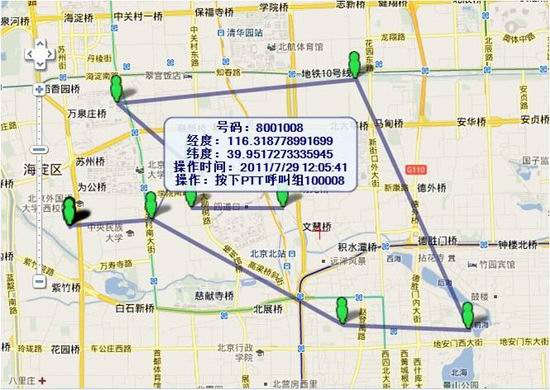

摩托羅拉TETRA數字集群網絡可以完美的支持GPS定位，數據編碼支持TETRA標準的LIP協議以及摩托羅拉專有協議LRRP。利用這一功能，在調度系統中加入了GIS功能，GPS數據編碼傳輸采用的是TETRA標準協議中的LIP格式，最高支持10秒一次的上傳頻率，已足夠勝任煤田調度工作。并且，調度臺GIS系統為用戶提供了基于事件的路徑回放能力，可以回放指定終端的行動軌跡。

此功能的加入，幫助用戶解決了調度工作中迫切需要GIS系統的需求，為用戶節省了單獨開發GIS系統的資金。

4.通話錄音

錄音功能是調度工作總結和事故排除的一個利器，內蒙古神華準格爾能源有限責任公司非常明確的提出此功能的重要性，要求能夠原聲錄音，且必須保證不小于半年的存儲。

摩托羅拉的車臺可以輸入、輸出775mVRMS的模擬聲音。根據這一特點，我們開發了專門的硬件設備，外置的數字音頻板。

數字音頻板用于采集摩托羅拉車臺的模擬輸入輸出信號，為能夠使輸入輸出音頻達到一致性，信號經由DSP數字音頻處理，經過音頻增益、降噪、硬編碼、壓縮，在保證最好音質基礎上保持文件的最小存儲，使每秒聲音文件大小不到10KB。

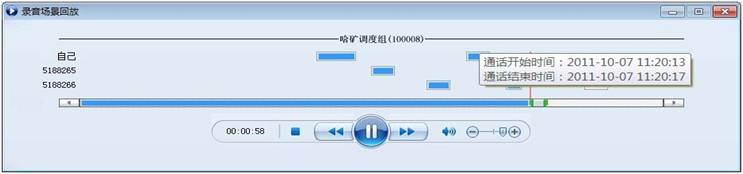

并且，我們?yōu)槠涮峁┝藢ｉT的錄音回放播放器。它不但能夠?qū)�單一的錄音進行指定播放，結合煤田實際調度工作，又加入了基于事件回放能力的場景錄音回放，用以還原某時間段內的通話過程，此項功能使客戶在調度會議總結工作中，最大限度發揮了錄音功能的優勢，用戶對此項功能提出了認可與贊揚。

5.移動性

緊急事故排除中，調度系統可移動性非常重要，內蒙古神華準格爾能源有限責任公司要求：調度系統要有較好的可移動性，來應對緊急事故排除中現場進行指揮調度。

SmartDispatch無線調度臺采用高密度集成設計，使非專業人員能夠在最短十分鐘之內對系統進行安裝、運行。遇緊急事故時，方便用戶快速、高效的在事故現場展開調度工作。

結束語

SmartDispatch無線調度臺在神華集團內蒙古準格爾能源有限責任公司出色的完成了工作，解決了客戶的諸多需求，得到了客戶的一致認可與好評。

能夠得到客戶的好評，得益于摩托羅拉TETRA數字集群的強大，使SmartDispatch無線調度臺能夠表現的面面俱到，相信通過對摩托羅拉TETRA數字集群網絡的潛能不斷挖掘，可以開發更多豐富多彩的應用，來應對各行業在飛速發展中引申出的各種需求！

此作品來源于2011摩托羅拉解決方案大獎賽
