北京地鐵通信信號公司  楊海江

概述

專用無線通信系統是實現地鐵內部無線用戶之間、固定臺與移動臺之間進行高效通信聯絡的手段。無線通信系統信號覆蓋全部地鐵線路、沿線各車站的站臺和站廳、車輛段、停車場以及控制中心大樓，保證列車運行全程沒有通信盲區，為中心調度員、列車司機、車站綜控員、車輛段及停車場內的無線用戶提供話音通信和數據通信。

中國范圍內城市軌道交通行業無線通信系統目前普遍采用的是摩托羅拉800MHz頻段TETRA數字集群Dimetra IP系統。通過使用該系統提供的安全可靠的通信功能，對軌道交通行業保障行車安全、提高運輸效率和管理水平、改善服務質量提供了重要的技術保證。

Dimetra IP系統功能

Dimetra IP系統具有強大的用戶功能，這些功能劃分為基本語音、數據傳輸、虛擬專網、故障弱化等幾大類。Dimetra IP系統可以支持很多不同的用戶，所有的用戶根據其特定的操作需求分成不同的通話組。此系統除了具備傳統的話音通信，還可以提供豐富的數據通信功能，利用無線系統提供的無線數據信道，可以在地面系統與車載系統之間互相傳遞數據信息。

其中地鐵專用無線通信系統能夠提供如下基本通信功能：

1）行車調度員與在線列車司機間的通信；

2）車站綜控員與車站管區內列車司機間的通信；

3）列車司機間的通信（通過行車調度員自動或手動轉接）；

4）車輛段信號樓值班員、運轉室值班員與段內列車司機間的通信；

5）車輛段信號樓值班員、運轉室值班員與段內有關維修作業人員間的通信；

6）維修調度員與其管轄范圍內的各專業維修人員之間的通信；

7）各專業維修人員之間的通信；

8）環控（防災）調度員與其管轄范圍內的車站有關人員之間的通信；

9）環控（防災）系統內的車站有關人員之間的通信；

10）客運調度員與有關作業人員間的通信；

11）調度員之間的通信；

12）被授權的專業人員與有線自動電話間的通信；

13）各調度臺與移動用戶之間的分組數據和短數據通信。

無線通信系統服務示意圖如圖1所示：

無線通信系統服務示意圖

地鐵專用無線調度通信的典型應用

地鐵通信是專用通信，利用Dimetra IP系統提供的標準接口，可以方便的同地鐵內的ATS、時鐘系統、錄音設備、集中告警監視系統、綜合網管系統等交換信息。同時在操作控制中心（OCC）還配置有接口與專用電話系統連接，完成兩系統的電話互聯。由于無線通信系統能夠和其它地鐵專業系統進行信息互通，可以更好的完成地鐵通信功能。

與其他行業的調度業務不同，軌道交通類調度要面臨較為復雜的需求。要求調度員可以根據列車當前位置確定它的歸屬調度臺（正線調度臺還是車輛段調度臺、停車場調度臺）。能夠使用功能號（車組號、司機號、車次號）呼叫機車臺。

1.列車調度區切換和位置信息顯示

根據地鐵調度規范要求，正線上行駛的列車應歸屬正線調度臺管轄、調度；而進入車輛段/停車場內的列車應歸屬車輛段調度臺/停車場調度臺管轄調度；反之，正線調度臺只能對正線上行駛的列車進行調度；而車輛段調度臺/停車場調度臺只能對車輛段內/停車場內的列車進行調度。由于列車是在線路上移動，其位置隨時變更。這就存在系統如何對兩個調度區（正線調度區、車輛段調度區/停車場調度區）實施自動切換的問題。

我們采用依據ATS提供的信息的方法來解決上述問題。ATS系統提供實時位置信息，包括列車由正線進入車輛段或由車輛段進入正線時的列車位置信息。

自動列車監控設備ATS的接口：

ATS接口模塊通過串行接口接收ATS系統的道軌信號，獲取地鐵列車的實時數據，根據此數據進行實時更新，這是實現按車次號呼叫列車司機和自動確定列車所屬調度區段的關鍵技術之一。

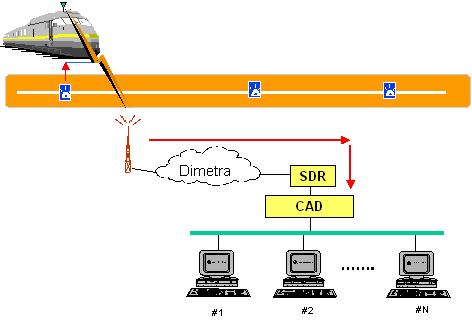

ATS信號系統與無線CAD服務器之間為串行通信，而無線CAD服務器與無線CAD調度臺之間利用SOCKET進行通信，采用TCP/IP網際協議。參見下圖：

 ATS信息可以通過相應數據接口（如RS422）連接到無線調度臺子系統的CAD服務器上，這樣無線CAD服務器也就可以實時跟蹤列車位置信息，同時不斷更新自己的數據庫，并依據此信息將特定調度區的機車呼叫引導到其所屬的無線調度臺。各無線調度臺也不斷根據數據庫的變化刷新自己實時界面上的當前在線車輛及其位置列表，使調度員只能呼叫本調度區段內的機車，同時司機也只能呼叫到當前所屬區段的調度臺，從而實現調度區的自動切換。

當ATS信號故障或由于某種原因車載臺未進入信號設備覆蓋區時，可以采用手動方式處理。此時列車在開始運行前，由列車司機手動將當前位置發送給CAD服務器，由CAD服務器根據此信息更新服務器上的數據庫，形成列車位置與調度臺的對應關系，從而使相應調度區的調度臺能對其調度區內的列車進行呼叫調度。

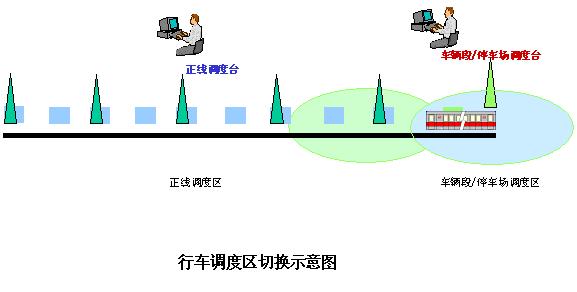

調度區切換示意圖

2.在調度臺上用功能號（車組號、司機號、車次號）呼叫機車電臺

在地鐵應用日常工作中，通常用到下列功能號：

1) 列車車次號(TRN)–根據列車運行線路和發車時間的不同，可將TRN動態分配給任何列車。

2) 列車司機號–列車司機號用于標識正在駕駛列車的司機。

3) 列車車組號–車組號是分配給每個車組的唯一ID，車組號是固定的，并用于標識機車。

（1）車組號呼叫

每趟列車都有自己固定的車組號，與之相對應，安裝在每個機車上的車載臺也都有自己固定的電臺ID，它們之間的對應關系是固定不變的。

車組號與車載臺之間的對應關系可采用數據表格的形式反映在調度系統服務器的數據庫中，這種對應關系一旦確定，不會輕易改變，因此當調度員使用車組號呼叫列車時，實際上對應于用機車車載臺ID號直接進行呼叫，這是Dimetra IP系統直接支持的功能。

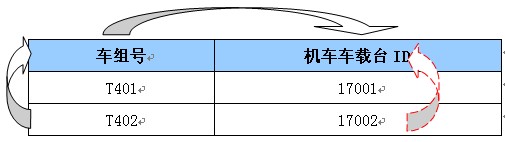

列車車組號對應車載臺ID的呼叫實現方式如表1所示。

表1

（2）車次號呼叫

與車組號不同的是，列車車次號（TRN）與車載臺ID之間的對應關系是動態變化的。當調度員需要使用車次號呼叫列車時，首先必須確定它們之間的對應關系，才能實現實時的車次號呼叫機車車載臺。

根據ATS信號提供的信息和調度員的手動干預，可以實現列車車次號與車組號之間對應關系更新（自動或者手動），此時，列車車次號呼叫可以轉換為對應的車組號呼叫進行。即使是在列車手動轉組情況下，調度系統也能夠通過調度員獲得ATS信號接口能夠提供的車組號、車次號信息，因此，手動轉組并不影響調度員進行車次號呼叫列車。

列車車次號（TRN）通過機車ID對應到機車車載臺ID呼叫列車的實現方式如表2。

表2

如上所述，ATS能提供車次號、司機號、機車號（車組號）的對應關系信息。那么就可以在調度臺動態數據庫中實時更新映射車次號、司機號與機車電臺ID號的對應關系，當調度員呼叫機車司機時，就能按照車次號、司機號呼叫到相應的機車司機。

信息傳遞流程圖

關于無線頻點及覆蓋方式的建議

1.申請的頻點總數應該合理的考慮復用，包括地下與地上的頻點也是可以進行復用的，之外再考慮1對備用，1對直通即可。

2.采用ABC三頻率復用較為合理，既考慮了用戶的話務量需求同時又考慮了載波同頻復用的問題，因為考慮到兩站區間內的漏泄同軸電纜為一條電纜中間不斷開，為了防止載頻跨站區輻射，采用ABC 3對頻點較好，這也是國內地鐵普遍采用的方式。

3.地鐵線路不論地上或地下都屬于帶狀覆蓋，采用沿著軌道線路敷設漏泄同軸電纜較好，這樣沿著軌道線路的電磁波場強均勻，并且對環境的要求較低，地面線路也不會受到以后周圍新蓋建筑物的遮擋的影響；車輛段、停車場屬于區域覆蓋，采用天線覆蓋較適合。
