西安市地下鐵道有限責任公司技術處 邢凱利 1、引言 TETRA是ETSI制定的一整套面向指揮調度無線通信的開放的國際標準,我國于2000年采納為我國數字集群無線通信標準。它可在一個數字通信平臺上提供語音調度、文字傳輸、數據傳輸和電話服務。TETRA由于其調度功能豐富、網絡可用性高、應用開發面廣,已經成為我國城市軌道交通無線列調的必選標準系統。
西安地鐵2號線1期工程于2011年9月16日開通試運營。線路全長25公里,共包含21個車站。該線路無線列調系統采用摩托羅拉全套TETRA數字集群通信系統解決方案,包括交換控制中心、基站、調度臺、固定臺、車載臺和手持終端。TETRA無線列調系統既為常態列調和各單位間聯絡使用,又兼顧應對突發事件 摩托羅拉TETRA系統(產品名稱Dimetra IP)的內部數據交換和控制基于IP軟交換平臺。由于采用了最先進的成熟可靠的IP核心網絡,Dimetra IP系統可靠性高,具備平滑的擴容能力,可隨城市軌道交通各條線路建設逐步模塊化擴容。Dimetra IP可按照城市軌道交通各線路的調度和管理體系劃分話音和數據虛擬專網(VPN),為不同線路列調和管理適度保持獨立性提供了安全保證。 2、西安地鐵2號線無線列調系統結構 西安地鐵2號線TETRA無線列調系統包括1套交換控制中心(MSO),23個雙載頻基站,6個調度臺,1個網絡管理終端,23個車站固定電臺,44個機車車載電臺和若干手持臺組成,系統框圖如圖1所示。

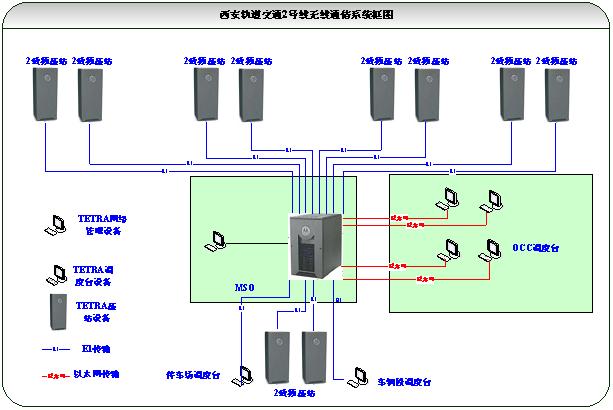

圖1 西安地鐵2號線(1期工程)TETRA無線列調系統框圖 交換控制中心設備(MSO)全部安裝在1個標準19英寸寬機柜內。
基站采用新型基站(MTS),具有靈敏度高、功能強大、體積小、重量輕、功耗小的優

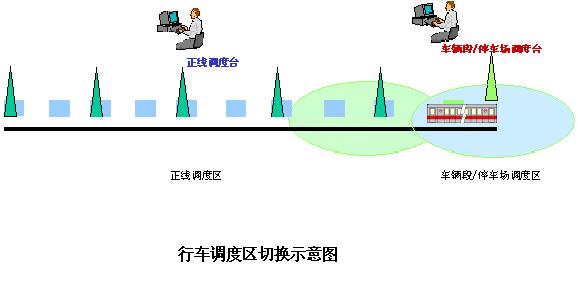

3、西安地鐵2號線無線調度的實現方式西安地鐵無線調度系統主要有以下三點需求: (1)必須根據列車當前位置確定列車的歸屬調度臺(正線調度臺,車輛段調度臺或者停車場調度臺); (2)必須采用功能號(車組號、司機號、車次號)呼叫機車臺; (3)必須保證行車調度員與列車司機通信的連續性。 針對調度需求,采用以下解決方案。 3.1 機車臺調度區自動切換和位置信息顯示 行車調度區分為正線調度區、車輛段調度區和停車場調度區,要求系統具有對不同調度區實施自動切換的能力
3.2 在調度臺上用功能號呼叫機車電臺 在典型的城市軌道交通類應用中,通常用到下列功能號: (1)列車車次號; (2)列車司機號; (3)機車號(列車車組號)。 通常,機車都有自己固定的機車號(又稱為列車車組號),機車車載臺都有自己固定的識別號碼,它們兩個的對應關系是固定不變的。列車車次號、列車司機號和列車車組號之間的對應關系則是動態變化的。實現列車車次號與列車車組號之間的對應可以采用兩種方式。一種方式是實時自動跟蹤ATS系統輸出的信息,其中包括列車位置信息及當前排定的列車車次號、司機號與機車號的對應關系信息。該相關信息可以引入調度臺子系統的CAD服務器,可通過數據庫操作進行自動映射,使車次號呼叫、司機號呼叫轉換成機車電臺號的呼叫。 下圖是列車車次號通過機車號映射到機車電臺號的方式示例。
當ATS信號出現故障時,系統不能再利用它所提供的信息自動實現功能號呼叫。這時可以采取以下備用手段實施功能號呼叫: (1)列車司機出發前主動從機車臺輸入車次號、司機號并送給CAD 服務器。 (2)司機出發前發請求從車輛段調度臺處分配一個相應的車次號。 3.3 行車調度員與列車司機之間通信的連續性 行車調度通信的暢通、快捷在地鐵運營中是至關重要的。從設計著手,用以下措施可確保行車調度員與列車司機之間通信的連續性: (1)越區切換不掉話:Dimetra IP系統采用基于3類通知型切換的更優化的越區切換解決方案,從而因此實現司機與調度之間的通話不中斷。 (2)調度員與司機之間的通話設置成高優先級,并且具有預占優先的能力。 (3)系統信道資源設計具備足夠的冗余度。 (4)在應用層利用出錯重傳機制確保數傳在越區切換過程的可靠性。 4、小結
展望未來,TETRA數字集群系統伴隨著軌道交通的飛速發展,也在不斷增加面向指揮調度的業務 此作品來源于2011摩托羅拉解決方案大獎賽 (中國集群通信網 | 責任編輯:admin) |
