北京中瑞特通訊設備有限公司 王世俊

項目背景

我國鐵路“十一五”規劃中，客站規劃建設6個路網性客運中心和10個區域性客運中心，分別是北京、上海、廣州、武漢、成都、西安6個路網性客運中心，哈爾濱、沈陽、濟南、南昌、鄭州、福州、昆明、南寧、蘭州、烏魯木齊等10個區域性客運中心，在客運專線和高速鐵路網絡中，包含車站150多個，其中新建車站超過120個。

隨著客運專線和高速鐵路網的投入運營，客流量日趨增長，客站的客運作業組織與服務壓力隨之加大。而目前我國鐵路客站的通信仍限于傳統廣播及模擬常規無線對講方式，只有通話功能且占用一個頻點，僅能進行一組業務人員之間的通話，多業務通話無法實現。當站內多崗點作業人員在工作需要、旅客咨詢或緊急情況發生時，無法及時溝通，必須通過與綜控室（廣播室）聯系，經過對話之后才能獲得所需信息。因此，導致綜控室（廣播室）人員工作大量且簡單重復，一方面造成勞動強度增加，另一方面真正需要綜控室（廣播室）去協調解決的問題有可能被阻滯，影響客運服務質量的提升。

客站數字無線通信系統正是契合鐵路客站建設的發展和需求，在提高頻率利用率、提升通話質量、增加數據傳輸功能以及可靠性等方面發揮明顯優勢。

需求分析

目前的客站無線通信方式長期以來一直存在著技術落后、頻率干擾嚴重、信道少發起呼叫困難、語音不清晰等問題，已經不適應現代化客站的客運作業與組織需求。

1.無線通信數字化的發展趨勢的需求

國家在產業政策上，確定了無線通信由模擬轉為數字的法律法規。工業和信息化部無【2009】666號文件確定模擬對講機退出市場，全部由數字對講機取代；鐵道部辦公廳以辦運發【2010】1號文件對無【2009】666號文件進行了轉發，確定自2011年1月1日起，國家將停止對150、400MHz頻段內模擬對講機設備的型號核準，全面推廣數字對講機。

2.現有通信方式下，路局客運處無法實時掌握管內各客站的客運組織狀況；客站通信設備不具備調度指揮功能；無法實現站間聯網，不能解決大站管小站的調度指揮問題。

3.客站現有無線通信方式存在諸多不足，比如：

語音質量差，抗環境噪聲干擾能力弱；

只使用一個信道一呼百應，通話干擾嚴重；

客流量增大、話務量增多時，單信道系統容量嚴重不足；

現有模擬設備大部分無中繼轉發，信號覆蓋不全，通信盲區多；

無中文短信、定崗定位等數據應用；

無優先、緊急呼叫功能，不能隨時保障領導政令暢通；

不具備通話錄音能力，追溯歷史回放功能欠缺；

不具備有效的應急無線通信手段。

解決方案

鐵路客站數字無線通信系統正是契合鐵路客站建設的發展和需求，在提高頻率利用率、提高通話質量、增加數據傳輸功能以及可靠性等方面發揮出明顯優勢。

結合鐵路行業無線通訊技術數字化發展趨勢以及鐵路客站實際工作需求，北京中瑞特通訊設備有限公司（簡稱CRTE）為客戶提供了基于摩托羅拉MOTOTRBO數字常規通訊系統（簡稱MOTOTRBO系統）的數字無線通信指揮系統解決方案。該方案采用CRTE自主研發的數字多信道通信系統,充分發揮新一代數字對講機的調度、數據傳輸功能特點，解決現在模擬對講機覆蓋范圍小、語音質量不高、功能單一等問題，為客運提供覆蓋范圍更廣、更清晰的語音通話服務。系統可通過分組對車站客運作業人員進行有效地管理，通過接口與客運的其它信息系統對接，將旅客列車到發時刻、正晚點狀態、�？空九_股道等信息實時、準確的發布到相關客運作業崗點和人員的對講機上，從而將任務具體到個人，并進行確認與監督。

系統組成

系統由無線基站設備、指揮中心有線調度臺、手持數字對講機、崗位確認設備和管理控制服務器系統等五部分組成。

1.無線基站設備

由多個專業數字無線中繼臺、集線器和天饋線組成。對客運全站范圍進行無線覆蓋，構建站內無線通信和數據傳輸?shù)臒o線網絡。

2.指揮中心有線調度臺

由一臺計算機和若干網絡設備組成。

3.手持數字對講機

由若干專業數字無線對講機組成。可用于作業人員間通話，及中文短信數據查詢、RFID到崗確認等。

4.崗位確認設備

在指定作業點安裝的無源設備。客站作業人員采集設備信息并自動反饋到指揮中心，以監督管理作業人員到崗情況。

5.管理控制軟件系統

a)   控制中心服務系統

b)   配置管理終端系統

c)   調度服務終端系統

d)   系統信息服務終端系統

e)   錄音服務終端系統

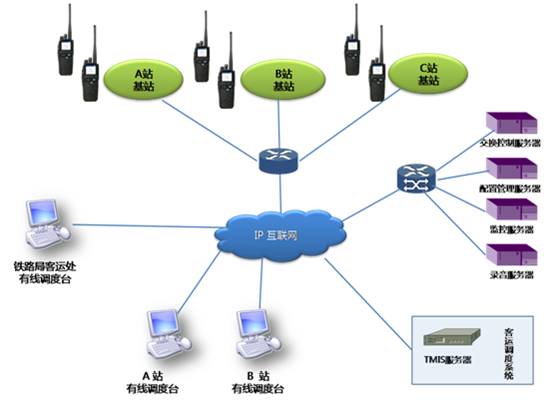

系統框架圖

功能特點

1.系統符合數字化發展趨勢

鐵路客站數字無線通信系統采用DMR標準，提高了頻譜使用率，帶來更大的通信容量，采用多信道的通信方式，可以同時提供多組業務通話，提高了溝通效率，節約了使用成本，讓用戶獲得更清晰可靠、更便捷高效的無線通信服務。

2.全路局客運統一指揮調度

系統加入有線調度功能，具有語音呼叫、監聽，數據業務等功能，可統一調度指揮客運作業；支持多基站聯網，對講機終端可自動漫游，構建三級調度架構，解決站管站的問題。

3.鐵路客站數字無線通信系統特點

系統設備描述

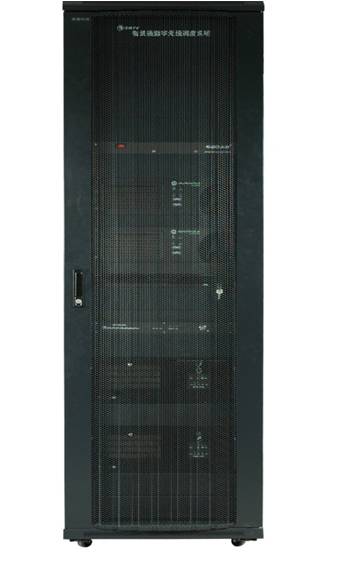

1.基站設備

基站設備主要由：信道單元、天饋單元、基站服務器單元等組成。

- 信道單元：由多臺MOTOTRBO™ XiR R8200數字中繼臺組成。

- 天饋單元：由合路器、分路器、天線、饋線等設備組成。

- 基站服務器：由交換控制單元、配置管理單元和監控單元組成。

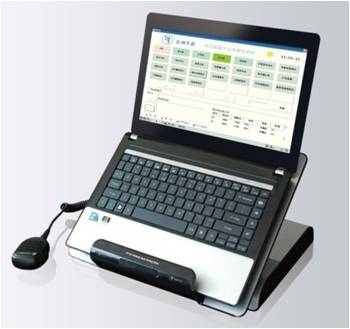

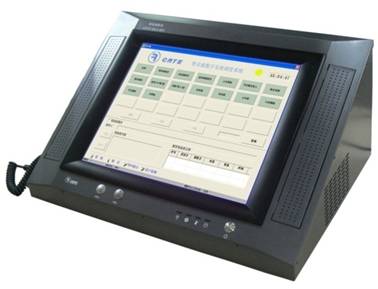

2.有線調度臺

- 通過IP網絡與系統連接，進行調度指揮操作。

- 可根據用戶的需要選擇放置在辦公室或指揮中心。

- 基本配置：

調度臺專用計算機。

控制臺（有線調度臺硬件、喇叭、手咪）。

調度臺軟件。

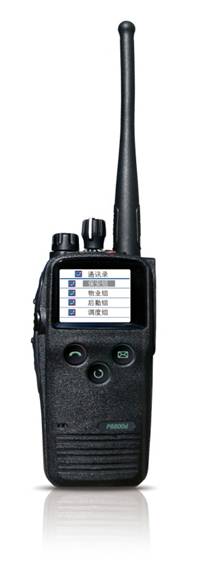

3.中瑞特P8800d數字大屏三孔機

P8800d數字對講機是CRTE在摩托羅拉MOTOTRBO™ XiR P8800數字三孔機基礎上開發的一款彩屏對講機。內置CRTE的選件板軟硬件，可配合MOTOTRBO系統和客站調度指揮系統使用，提供可定制的客戶所需功能。

卓越成效：

鐵路客站數字無線通信系統已于2010年8月10日通過由成都鐵路局科委組織的科技成果評定，并于2010年12月成功應用于成都客運樞紐中的成都東站、成灌線新建高鐵客站。系統在兩站實施運行后，用戶一致反映與原有模擬系統相比，新設備話音質量清晰、覆蓋范圍更廣、業務服務功能豐富，提高了工作效率。

此作品來源于2011摩托羅拉解決方案大獎賽
