北京聯信易通科技有限公司 張津
項目背景 無線數字集群錄音系統在TETRA無線網絡的日常運營中非常重要,是維護和保障無線數字集群網絡正常運行中不可缺少的一環。在重大事件發生之后,對錄音數據進行及時回溯,重建事件發生時的整個場景非常必要,對于事件解析、事后追查、責任判定、以至于制作法庭質證的關鍵證據都有著非常重要的作用和價值。 對于公安行業來說更是如此,一個重大事件的背后,往往是多警種的協作,事件的參與者往往在多個通話組同時發起呼叫,包含緊急呼叫、通播組呼叫、臨時重組呼叫、私密呼叫,甚至電話雙工呼叫。對于錄音的要求是系統級的,首先要能夠?qū)φ麄無線網絡上所有的呼叫進行錄音,其次能夠?qū)δ硞指定事件進行全局性的基于事件場景的回放。 青島市公安局350兆TETRA 數字集群通信系統,采用TETRA 技術體制組網。已建成交換控制中心兩個,采用雙機備份方式配置,基站六十余個,網絡覆蓋青島市全境,當前配置了700余個通話組,共有7000多個無線通訊終端。
錄音方案選型 當前在TETRA系統上常見的錄音方案有三種:分別是電臺無線錄音方案、基于CCGW的錄音方案,以及基于摩托羅拉Dimetra IP的UMTone系統級錄音解決方案。一般來說前兩種方案比較常見,UMTone系統級錄音解決方案是基于摩托羅拉Dimetra IP系統的一種獨特、高效的系統級解決方案。 以下是三種錄音方案的功能比較:
一般來說,電臺無線錄音方案適合小規模的錄音系統,優點是不受系統端限制,缺點是難以組建大容量的錄音系統。受基站容量的限制,單基站下最多只能承擔30路并發錄音,更多的情況下并發能力局限在10路左右。當實際部署的時候,還會遇到大量電臺單點部署的射頻干擾、布線和電源供應也會造成相應的困擾和麻煩。 基于CCGW錄音方案,通過調度臺設置派接的方式引出模擬音頻,需要系統端的支持,在實際部署的時候布線和電源供應非常簡單,成功率高。但此方案無法記錄錄音信息(如呼叫人,通話組等),需要通過外部接口獲得數據,整個系統的功能設置點分散,日常運維繁雜。 UMTone系統級錄音解決方案則完全規避了傳統方案的缺陷,從錄音路數上,每個SITE可以支持1024路錄音,還可以支持4000路私密錄音。系統升級也很平滑,錄音直接通過以太網傳輸?shù)戒浺舴⻊?wù)器上,保存為原生的ACELP格式,在從終端到基站到系統端完全沒有額外的編解碼操作,音頻質量沒有任何損失。最重要的是對錄音數據的記錄非常完善。 能夠記錄的錄音類型包括:
每個被存儲的呼叫相關信息包括:
基于以上完善的錄音數據,UMTone系統級錄音解決方案可以構建起基于事件的360°場景回放,這對于錄音系統來說是個非常重要的特性。

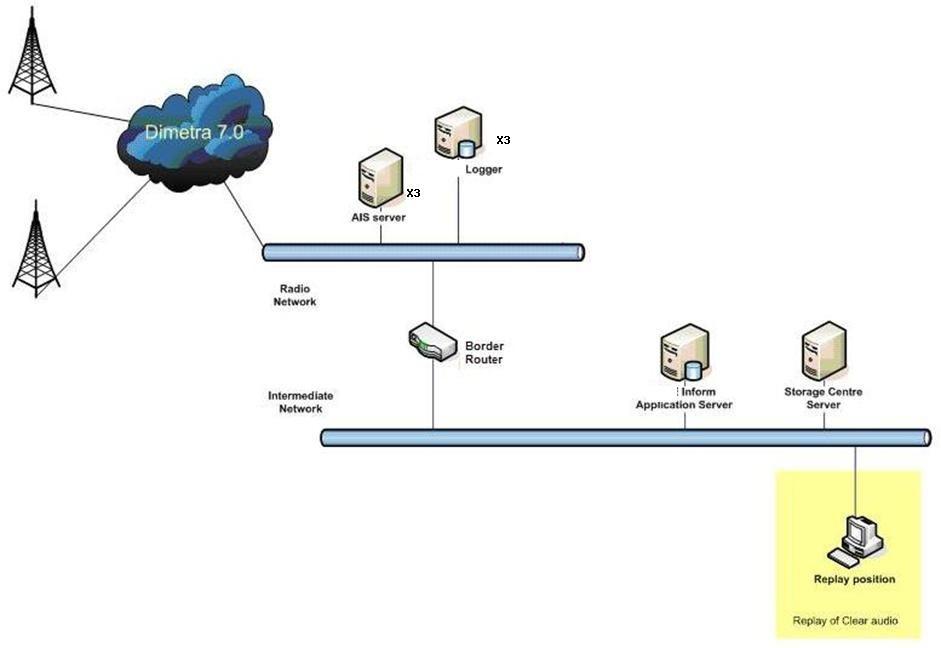

項目實施 通過對各種錄音方案的選型,最終我們選擇了基于摩托羅拉Dimetra IP的UMTone系統級錄音解決方案來實施我局的350兆TETRA 數字集群通信系統錄音子系統。 通過UMTone系統級錄音解決方案,對全網通話進行錄音,包括組呼、私密呼叫、電話互聯等各類語音呼叫的錄音,對不同區域的用戶采用集中式錄音存儲方式,可針對768個組(并發360路)進行錄音,最多可擴展到1024個組(并發480路)。 系統的無線通訊網絡由2個交換控制中心MSO組成,在信息處理中心設置三臺AIS錄音接口服務器(Archive Interface Servers),每臺服務器可以針對256個組(最多能夠同時處理120路通話組)進行錄音,并各配置一臺音頻存儲服務器(IP Logger/Recorder),系統示意圖見圖1-1。
圖1-1
系統在TETRA信息處理中心配置的錄音服務器集群,供各類基于PC的公安用戶檢索回放錄音文件使用,包括:市局指揮中心、各公安分局、消防、交警,以及所(隊)警務督察等。 其中VLS(Voice Logging System)回放服務器,以及客戶端作為用于本地回放終端, 可以對全網的錄音文件進行檢索回放,實現現場監聽和最近呼叫回放功能,同時它具有先進的調查功能,可確保準確的回查。 存儲配置基于SAN環境的中心存儲設備,支持海量存儲錄音數據。磁盤陣列使用IBM DS4700光纖磁盤陣列,使用光纖接口磁盤作為內部存儲,外部使用光纖口連接服務器。在線存儲容量不小于1年,存儲空間大于1.3TB。脫線存儲由TS3100 磁帶庫完成,支持24個磁帶插槽,19.2TB的存儲容量,當使用2:1壓縮時,可支持38.4TB的存儲容量。
系統功能: 1、能實時對指定的通話組、個呼號碼進行自動錄音,不存在“丟字”現象。通話錄音數據存儲在本地硬盤及中心存儲服務器上。從容量設計上能滿足對全網768個通話組的錄音功能。 2、呼叫記錄信息包括:主叫方號碼、交換中心ID,基站ID、組呼號、個呼號、坐席號、時間、呼叫類型、事件號等所有必要信息;可按上述內容進行多種方式的檢索回放,提供遠端檢索、多操作員同時檢索、同時回放的能力。 3、錄音文件存儲采用ACELP格式,便于節省存儲空間,同時保證錄音質量。為便于公安用戶在普通PC機上能夠檢索回放,WEB應用服務器在用戶第一次登錄時可自動提供下載ACELP-WAVE格式轉換及錄音回放應用軟件。用戶登錄并經過鑒權后即可進行檢索回放。 4、檢索回放既可以在本地市局指揮中心,也可以在遠端通過各公安分局、消防、交警,以及所(隊)警務督察等的接警席PC機進行。這些PC機在訪問中心存儲設備的錄音數據庫時必須進行登錄鑒權,以保證合法用戶才能訪問錄音數據庫。不同的用戶群經過授權后可訪問各自相關聯的通話錄音,并進行檢索回放。比如,未經授權消防用戶只能檢索回放跟消防用戶相關聯的通話錄音,不得訪問跟交警相關聯的通話錄音。 5、智能靈活的檢索及方便的播放方式。放音時支持暫停、回退、選擇放音等功能。 6、可以輸出標準格式的錄音文件。輸出的錄音文件可以為通用音頻文件,提供公安網計算機回放。錄音資料的輸出提供鑒權管理。 7、靈活的自動備份、備份介質選擇和錄音數據恢復功能。錄音保存時間的選定提供多種方式。 8、提供網管接口,能對錄音子系統進行故障告警監測。

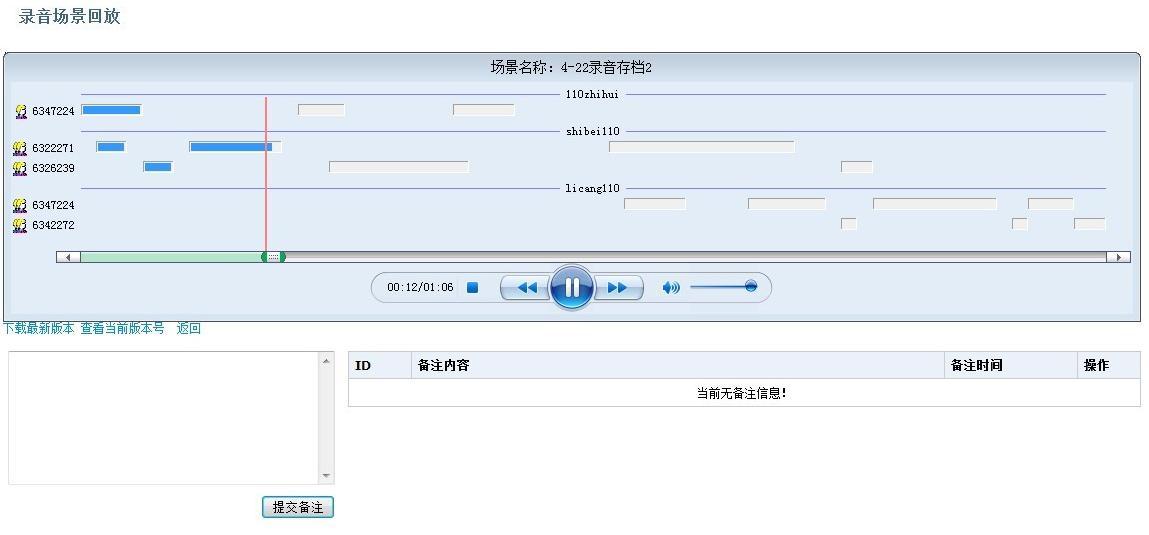

基于事件的360°場景回放 UMTone回放工作站用于查找和播放某路呼叫信息或用于回放。用戶名和密碼由系統管理員軟件分配所得。帳戶將決定哪些被存儲的呼叫能夠被播放;胤诺囊纛l信號與MCC 7500調度臺具有同樣的音頻效果。 回放工作站的界面截圖見圖1-2。
圖1-2 通過UMTone回放工作站能夠?qū)崿F(xiàn)現場監控和最新呼叫回放功能,保證控制中心的監控人員、管理人員能快速、主動地回查各種呼叫。同時能夠獲取無線、電話等信息。記錄并存儲所有多媒體輸入,并添加其他相關電子內容,如圖片、報表。傳真等。搜索多媒體輸入,根據各種多媒體輸入的先進搜索參數,方便檢查員和調查員查找安全事件及其相關媒體信息。重建360度實時場景,將多媒體、多資源、多格式信息整合到一個視圖,提供強大的真實同步事件重建能力。大大減少了指揮員和控制專員的工作量,將事件重建的速度和準確性提高到前所未有的水平。
總結 在青島市公安局信通處領導的大力支持下,青島市公安局350兆TETRA 數字集群通信系統錄音子系統于2011年5月完成項目實施,通過近三個月的試用,系統運行正常,對全網語音的錄音記錄完整,錄音質量清晰。 青島市公安局系統級錄音項目的實施成功,得益于摩托羅拉Dimetra IP系統強大的功能和穩定性,正是基于如此牢固的基石,我們才可能開發出強大的應用系統,更有效滿足客戶需求,對客戶業務進行支持,獲得客戶的一致好評!
此作品來源于2011摩托羅拉解決方案大獎賽 (中國集群通信網 | 責任編輯:admin) |
